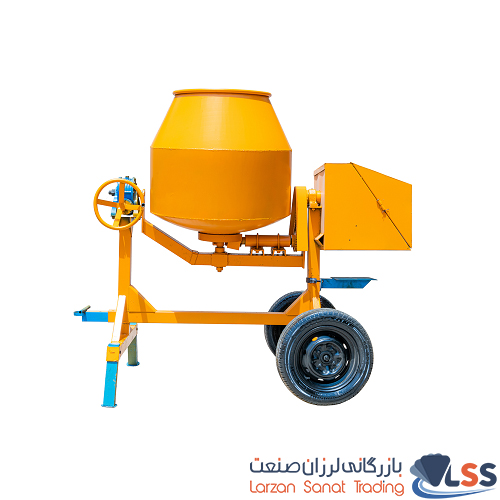

تحلیل جامع و مقایسه‌ای میکسر بتن دنده زیر و دنده کمر: یک راهنمای تخصصی برای انتخاب بهینه

در دنیای مهندسی عمران و پروژه‌های ساختمانی، کیفیت بتن به عنوان یکی از اصلی‌ترین مصالح سازه‌ای، نقشی حیاتی در پایداری و دوام سازه ایفا می‌کند. دستیابی به این کیفیت، مستلزم اختلاط دقیق و همگن اجزای تشکیل‌دهنده آن است. در این میان، دستگاه میکسر بتن یا خلاطه بتن، به عنوان قلب تپنده فرآیند تولید بتن در کارگاه، اهمیتی استراتژیک دارد. با این حال، انتخاب یک بتونیر مناسب، فراتر از ظرفیت دیگ و قدرت موتور آن است.

یکی از مهم‌ترین و در عین حال فنی‌ترین وجوه تمایز میان این ماشین‌آلات، مکانیزم انتقال قدرت از موتور به دیگ دوار است که به دو دسته اصلی بتونیر دنده کمر و بتونیر دنده زیر تقسیم می‌شود. این تفاوت ظاهراً مکانیکی، تأثیرات عمیقی بر راندمان کاری، هزینه‌های نگهداری، آلودگی صوتی و طول عمر دستگاه دارد. این مقاله با رویکردی تخصصی و فنی، به کالبدشکافی این دو سیستم پرداخته و با مقایسه دقیق آن‌ها، متخصصان و مدیران پروژه‌ها را در اتخاذ تصمیمی آگاهانه و بهینه یاری می‌رساند.

اگر قصد تهیه یک دستگاه جدید را دارید حتما برای مشاهده و مقایسه به به صفحه خرید میکسر بتن مراجعه کنید و یا با کارشناسان لرزان صنعت تماس بگیرید.  تلفن: 33919943-021

مکانیزم کارکرد و سازوکار انتقال قدرت در بتونیرها

وظیفه اصلی یک میکسر بتن، چرخاندن یک دیگ بزرگ (Drum) برای ترکیب آب، سیمان، سنگدانه و سایر افزودنی‌ها به منظور دستیابی به یک مخلوط هموژن است. نیروی لازم برای این چرخش توسط یک موتور، که می‌تواند الکتریکی یا دیزلی باشد، تأمین می‌گردد.

چالش اصلی در طراحی این ماشین‌ها، انتقال مؤثر و پایدار این نیروی چرخشی از شفت خروجی موتور به بدنه سنگین و بزرگ دیگ است. این فرآیند انتقال قدرت، نیازمند یک سیستم کاهنده دور و افزاینده گشتاور است تا بتواند با سرعت کنترل‌ شده و قدرت کافی، دیگِ حاوی صدها کیلوگرم مصالح را به حرکت درآورد. در واقع، هسته اصلی تفاوت بتونیر دنده زیر و دنده کمر در همین سازوکار انتقال نیرو نهفته است.

طراحی این سیستم نه تنها بر عملکرد لحظه‌ای دستگاه، بلکه بر پارامترهای بلندمدت آن نیز تأثیرگذار است. میزان اتلاف انرژی، استهلاک قطعات، نیاز به تعمیر و نگهداری، سطح صدای تولیدی و مقاومت در برابر شرایط نامساعد کارگاهی، همگی به طور مستقیم به نوع مکانیزم انتقال قدرت وابسته‌اند.

در یک مدل، این انتقال از طریق یک چرخ‌دنده بزرگ محیطی که دیگ را در آغوش گرفته، انجام می‌شود و در مدل دیگر، نیرو از طریق یک گیربکس یکپارچه و محافظت‌شده از زیر به دیگ اعمال می‌گردد. درک عمیق این دو رویکرد مهندسی، اولین گام برای انتخاب دستگاهی است که با نیازهای فنی و اقتصادی یک پروژه خاص همخوانی داشته باشد.

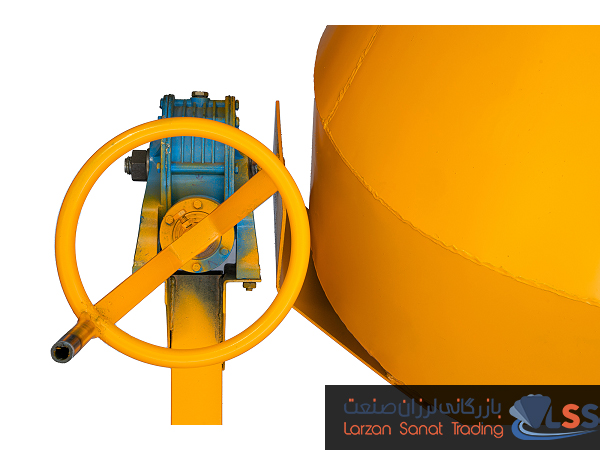

مکانیزم کار بتونیر دنده زیر

در بتونیرهای دنده زیر (Bottom-Drive Concrete Mixer)، سیستم انتقال قدرت یک مجموعه مهندسی‌شده، یکپارچه و کاملاً محصور است. در این طراحی، نیروی تولیدی موتور مستقیماً به یک گیربکس صنعتی پیشرفته منتقل می‌شود. این گیربکس، که معمولاً در محفظه‌ای فولادی و در قسمت زیرین دیگ قرار گرفته، وظیفه کاهش دور موتور و افزایش نمایی گشتاور را بر عهده دارد.

خروجی این گیربکس یک شفت قدرتمند است که به صورت مستقیم به مرکز ثقل پایه دیگ متصل شده و آن را به چرخش درمی‌آورد. این ساختار شباهت زیادی به سیستم دیفرانسیل در وسایل نقلیه دارد که در آن مجموعه‌ای از چرخ‌دنده‌ها (مانند پینیون و کرانویل) با دقت بالا در یک محفظه پر از روغن کار می‌کنند تا انتقال نیرو با کمترین اتلاف و استهلاک صورت پذیرد.

تمام اجزای حیاتی این سیستم، از جمله چرخ‌دنده‌ها، بلبرینگ‌ها و محورها، در داخل پوسته گیربکس قرار دارند و از هرگونه تماس با محیط خارجی مصون هستند. این ایزولاسیون کامل، قطعات را از گرد و غبار، رطوبت، پاشش بتن و ضربات احتمالی محافظت می‌کند. در نتیجه، فرآیند انتقال قدرت با نرمی، سکوت و راندمان بسیار بالا انجام می‌شود.

به دلیل درگیری دائمی چرخ‌دنده‌ها در محیط روغنی و کنترل‌شده، اصطکاک به حداقل رسیده و انرژی کمتری به صورت حرارت و صدا تلف می‌شود. این مکانیزم به دلیل پیچیدگی مهندسی و نیاز به ماشین‌کاری دقیق قطعات، معمولاً در میکسرهای باکیفیت‌تر و مدرن‌تر به کار می‌رود و نشان‌دهنده یک رویکرد پیشرفته به طراحی ماشین‌آلات ساختمانی است.

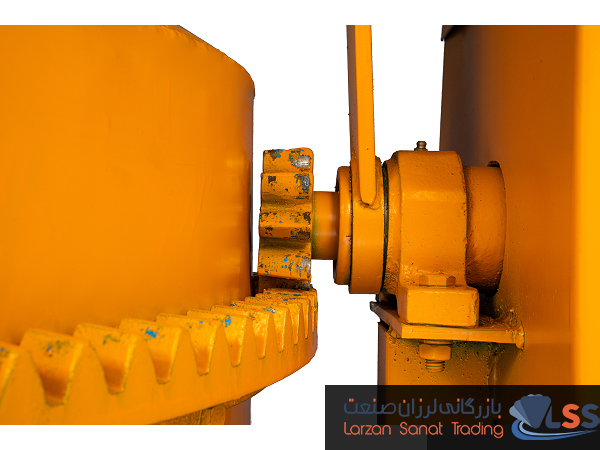

مکانیزم کار بتونیر دنده کمر

بتونیرهای دنده کمر (Ring Gear یا Girth Gear Concrete Mixer) از یک مکانیزم انتقال قدرت ساده‌تر و کاملاً نمایان بهره می‌برند. در این مدل، یک چرخ‌دنده بزرگ و قطور، معروف به “دنده کمری” یا “رینگ دور دیگ”، بر روی محیط خارجی دیگ جوش داده یا پیچ می‌شود. این چرخ‌دنده بزرگ به عنوان حلقه واسط برای انتقال حرکت چرخشی عمل می‌کند.

در طرف دیگر، موتور دستگاه از طریق یک شفت، نیروی خود را به یک چرخ‌دنده کوچک‌تر به نام “پینیون” منتقل می‌کند. این پینیون به صورت مستقیم با دندانه‌های دنده کمری درگیر شده و با چرخیدن خود، دیگ بزرگ را به حرکت درمی‌آورد. این سیستم به دلیل سادگی و عدم نیاز به یک گیربکس پیچیده، از دیرباز در ساخت بتونیرها رایج بوده است.

برخلاف مدل دنده زیر، در این سیستم تمامی اجزای انتقال قدرت (دنده پینیون و دنده کمری) در معرض دید و در تماس مستقیم با محیط کارگاه قرار دارند. این ویژگی، ضمن تسهیل دسترسی برای بازرسی و روغن‌کاری، آن‌ها را در برابر عوامل مخرب محیطی مانند گرد و خاک، شن، ماسه، آب و بقایای سیمان بسیار آسیب‌پذیر می‌سازد.

درگیری فلز با فلز در این سیستم، به ویژه در محیطی آلوده، منجر به تولید صدای بسیار زیاد، اصطکاک بالا و استهلاک سریع دندانه‌ها می‌شود. به همین دلیل، این سیستم نیازمند نظارت و نگهداری مداوم، به خصوص گریس‌کاری منظم، است تا از سایش بیش از حد و شکستگی دندانه‌ها جلوگیری شود.

مزایا و معایب بتونیر دنده کمر

میکسر دنده کمر به دلیل ساختار ساده و هزینه‌های تولید پایین‌تر، همچنان در بسیاری از کارگاه‌ها مورد استفاده قرار می‌گیرد. با این حال، مزایای آن اغلب با معایب قابل توجهی همراه است که باید پیش از خرید به دقت بررسی شوند. این مدل برای کاربردهای خاصی می‌تواند یک انتخاب اقتصادی باشد، اما برای پروژه‌های بزرگ و مستمر، محدودیت‌های آن آشکار می‌شود. درک توازن میان این مزایا و معایب برای یک انتخاب هوشمندانه ضروری است.

مزیت: سهولت تعمیر و نگهداری

بارزترین مزیت سیستم دنده کمر، دسترسی آسان به تمام اجزای متحرک است. از آنجایی که دنده پینیون و رینگ دور دیگ کاملاً در معرض دید قرار دارند، بازرسی چشمی، تشخیص عیوب مانند شکستگی یا سایش دندانه‌ها، و همچنین فرآیند گریس‌کاری به سادگی و بدون نیاز به دمونتاژ کردن بخش‌های پیچیده امکان‌پذیر است.

در صورت خرابی، تعویض پینیون یا حتی بخش‌هایی از دنده کمری، توسط یک تکنسین معمولی در محل کارگاه و با ابزارهای ساده قابل انجام است که این امر زمان از کارافتادگی دستگاه را به شدت کاهش می‌دهد.

مزیت: هزینه اولیه پایین‌تر

سادگی در طراحی و فرآیند تولید، به طور مستقیم به کاهش قیمت تمام‌شده دستگاه منجر می‌شود. در این مدل، نیازی به ساخت یک گیربکس دقیق و آب‌بندی‌شده نیست و استفاده از قطعات ریخته‌گری شده مانند دنده چدنی دور دیگ، هزینه‌ها را به مراتب کمتر از یک گیربکس فولادی ماشین‌کاری‌شده می‌کند. این ویژگی، بتونیر دنده کمر را به گزینه‌ای جذاب برای پیمانکاران کوچک، کارگاه‌های با بودجه محدود یا پروژه‌هایی با دوره زمانی کوتاه تبدیل می‌کند.

عیب: استهلاک بالا و آلودگی صوتی

درگیری مستقیم و بدون محافظ دندانه‌های فلزی در یک محیط کارگاهی پر از ذرات ساینده، استهلاک بسیار بالایی را به همراه دارد. گرد و غبار و ماسه مانند یک سنباده دائمی بین دندانه‌ها عمل کرده و به مرور زمان باعث خوردگی و از بین رفتن آن‌ها می‌شوند. این اصطکاک بالا همچنین منجر به تولید صدای بسیار زیاد و ناهنجاری می‌شود که در محیط‌های شهری یا پروژه‌هایی که نیازمند رعایت استانداردهای زیست‌محیطی هستند، یک نقطه ضعف بزرگ محسوب می‌شود.

عیب: حساسیت به عوامل محیطی

سیستم انتقال قدرت اکسپوز (Exposed) در این مدل، پاشنه آشیل آن است. باران، رطوبت، پاشش دوغاب سیمان و تجمع گرد و خاک، همگی می‌توانند عملکرد آن را مختل کنند. رطوبت باعث زنگ‌زدگی و خوردگی سریع‌تر قطعات می‌شود و چسبیدن سیمان به دندانه‌ها، درگیری آن‌ها را دچار مشکل کرده و فشار مضاعفی بر موتور و سیستم انتقال قدرت وارد می‌کند. این حساسیت، طول عمر مفید دستگاه را کاهش داده و نیاز به مراقبت و تمیزکاری مداوم را دوچندان می‌کند.

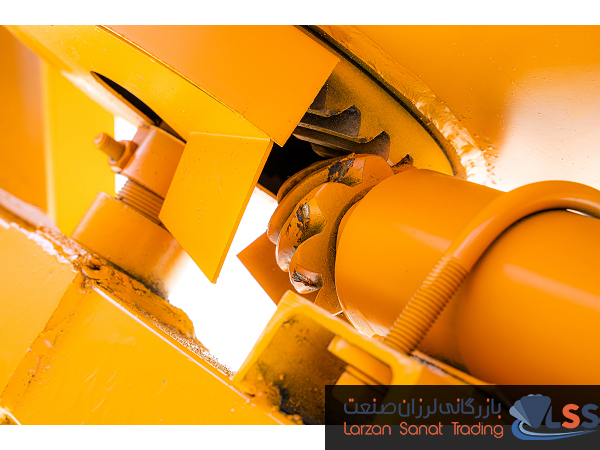

مزایا و معایب بتونیر دنده زیر

بتونیر دنده زیر به عنوان یک راه‌حل مهندسی مدرن، بسیاری از نقاط ضعف مدل سنتی دنده کمر را برطرف کرده است. این دستگاه با تمرکز بر دوام، راندمان و کاهش هزینه‌های عملیاتی در بلندمدت طراحی شده است. اگرچه هزینه اولیه بالاتری دارد، اما مزایای عملکردی آن در پروژه‌های حرفه‌ای و مقیاس بزرگ، این سرمایه‌گذاری اولیه را توجیه می‌کند. این مدل نماد کارایی و پایداری در شرایط کاری سخت و مداوم است.

مزیت: راندمان بالا و صدای کم

مهم‌ترین برتری مدل دنده زیر، عملکرد بسیار نرم و بی‌صدای آن است. قرارگیری تمام چرخ‌دنده‌ها در یک محفظه بسته و غوطه‌ور در روغن، اصطکاک را به حداقل ممکن می‌رساند. این امر نه تنها باعث کاهش چشمگیر صدای تولیدی دستگاه می‌شود (که آن را برای کار در مناطق مسکونی ایده‌آل می‌سازد)، بلکه اتلاف انرژی را نیز به شدت کاهش می‌دهد. در نتیجه، بخش بیشتری از نیروی موتور صرف چرخش دیگ شده و راندمان کلی سیستم افزایش می‌یابد.

مزیت: دوام و طول عمر بالا

محافظت کامل از سیستم انتقال قدرت در برابر عوامل مخرب محیطی، به معنای استهلاک بسیار پایین و طول عمر فوق‌العاده بالای قطعات است. گیربکس این مدل‌ها برای کارکرد ده‌ها هزار ساعت بدون نیاز به تعمیرات اساسی طراحی شده است. تا زمانی که سطح روغن گیربکس به طور منظم بازرسی و در صورت نیاز تعویض شود، این سیستم می‌تواند سال‌ها بدون افت کیفیت به کار خود ادامه دهد. این دوام بالا، هزینه‌های نگهداری و تعمیرات را در بلندمدت به شدت کاهش می‌دهد.

عیب: پیچیدگی در تعمیرات

همان محفظه بسته‌ای که از قطعات محافظت می‌کند، دسترسی به آن‌ها را برای تعمیرات دشوار می‌سازد. در صورت بروز یک مشکل جدی در گیربکس، تعمیر آن نیازمند دانش فنی تخصصی، ابزارهای ویژه و باز کردن کامل مجموعه است. این فرآیند نمی‌تواند به سادگی در محل کارگاه انجام شود و ممکن است نیاز به انتقال دستگاه به تعمیرگاه مرکزی داشته باشد که این امر منجر به توقف طولانی‌تر کار و هزینه‌های بیشتر تعمیرات می‌شود.

عیب: هزینه اولیه بالاتر

استفاده از یک گیربکس صنعتی دقیق، با چرخ‌دنده‌های فولادی سخت‌کاری شده و بدنه‌ای که با دقت ماشین‌کاری و آب‌بندی شده است، هزینه تولید بتونیر دنده زیر را به طور قابل توجهی افزایش می‌دهد. این اختلاف قیمت، ممکن است برای خریدارانی که تنها به دنبال رفع نیازهای کوتاه‌مدت و با حداقل بودجه هستند، یک مانع محسوب شود. با این حال، این هزینه بالاتر باید به عنوان یک سرمایه‌گذاری برای دستیابی به دوام و کاهش هزینه‌های جاری در نظر گرفته شود.

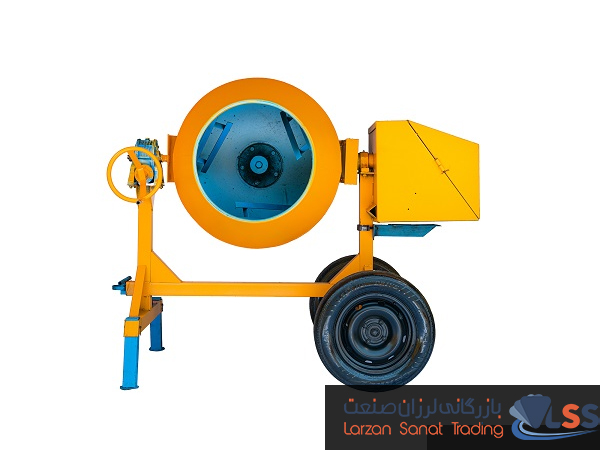

مقایسه با جزئیات میکسر بتن دنده کمر و دنده زیر

انتخاب میان این دو سیستم نیازمند یک ارزیابی دقیق از پارامترهای فنی و عملیاتی هر یک است. هر مدل برای سناریوی خاصی طراحی شده و برتری مطلق برای هیچ‌کدام وجود ندارد. درک این تفاوت‌ها به صورت تفکیک‌شده، به مدیران پروژه اجازه می‌دهد تا دستگاهی را انتخاب کنند که دقیقاً با الزامات، بودجه و شرایط محیطی پروژه آن‌ها همخوانی داشته باشد. مقایسه مستقیم این دو مکانیزم در یک نگاه، تصمیم‌گیری را شفاف‌تر می‌سازد.

در جدول زیر، ویژگی‌های کلیدی این دو نوع میکسر بتن به صورت مستقیم با یکدیگر مقایسه شده‌اند تا تفاوت‌های بنیادین آن‌ها به وضوح مشخص گردد. این جدول به عنوان یک چک‌لیست سریع برای ارزیابی و تصمیم‌گیری عمل می‌کند و می‌تواند به عنوان مرجعی برای انتخاب نهایی مورد استفاده قرار گیرد.

انتخاب بین دو مدل

تصمیم‌گیری نهایی برای خرید باید بر اساس یک تحلیل هزینه-فایده جامع و با در نظر گرفتن ماهیت پروژه‌های آتی صورت گیرد. اگر یک پیمانکار عمدتاً در پروژه‌های ساختمانی کوچک، پراکنده و کوتاه‌ مدت فعالیت می‌کند و بودجه اولیه محدودی در اختیار دارد، بتونیر دنده کمر می‌تواند یک گزینه منطقی و اقتصادی باشد. سهولت تعمیرات در محل و هزینه خرید پایین، مزایای مهمی در این سناریو هستند. اپراتور باید آگاه باشد که برای حفظ کارایی دستگاه، نیازمند بازرسی و گریس‌کاری منظم خواهد بود.

در مقابل، برای شرکت‌های بزرگ ساختمانی، تولیدکنندگان بتن آماده یا پروژه‌های زیرساختی عظیم و بلندمدت که در آن‌ها دستگاه باید به صورت مداوم و روزانه ساعت‌ها کار کند، سرمایه‌گذاری بر روی بتونیر دنده زیر انتخابی به مراتب هوشمندانه‌تر است. دوام بالا، هزینه‌های عملیاتی پایین، قابلیت اطمینان فوق‌العاده و آلودگی صوتی ناچیز، این مدل را به یک ابزار تولیدی کارآمد و حرفه‌ای تبدیل می‌کند.

هزینه اولیه بالاتر این دستگاه در مقیاس چنین پروژه‌هایی، با کاهش زمان خواب دستگاه و هزینه‌های تعمیرات، در مدت کوتاهی جبران خواهد شد. همچنین، در پروژه‌هایی که در مناطق شهری یا نزدیک به مناطق مسکونی اجرا می‌شوند، صدای کم این مدل یک الزام قانونی و اجتماعی است.

جمع‌بندی

در نهایت، تفاوت بتونیر دنده زیر و دنده کمر فراتر از یک تفاوت صرفاً مکانیکی است؛ این تفاوت، نمایانگر دو فلسفه متفاوت در طراحی و ساخت ماشین‌آلات ساختمانی است. بتونیر دنده کمر، با تکیه بر سادگی و اقتصاد، راه‌حلی کارآمد برای نیازهای پایه‌ای و کوتاه‌مدت ارائه می‌دهد، در حالی که بتونیر دنده زیر با رویکردی مهندسی‌شده و تمرکز بر دوام و راندمان، به عنوان یک سرمایه‌گذاری بلندمدت برای عملیات حرفه‌ای و صنعتی طراحی شده است.

انتخاب صحیح میان این دو، نه تنها بر کیفیت بتن تولیدی، بلکه بر بهره‌وری کلی پروژه، هزینه‌های جاری و رضایت نیروی کار تأثیر مستقیم دارد. بنابراین، مدیران و متخصصان باید با ارزیابی دقیق نیازها، مقیاس کاری و الزامات محیطی پروژه‌های خود، دستگاهی را برگزینند که بهترین توازن را میان هزینه، عملکرد و پایداری برای آن‌ها به ارمغان آورد.
