شیلنگ ویبراتور یا شیلنگ ویبره بتن ابزاری جهت ایجاد لرزش در بتن خیس برای هواگیری محل بتن ریزی شده می باشد. هنگامی که بتن ریزی انجام می شود، مقدار قابل توجهی از حباب های هوا در بین مخلوط سیمان محبوس میشوند. اگر این هوا از بین نرود باعث تضعیف مقاومت بتن خواهد شد.

راه حل مطمئن برای از بین بردن حباب های هوا در حین بتن ریزی ایجاد لرزش و ارتعاش در عمق بتن است. این کار به وسیله شیلنگ ویبراتور بتن انجام می گردد. یعنی با لرزشی که پوکر (سر شلنگ) در عمق بتن ایجاد میکند باعث آزاد سازی حباب های هوا و آب گیر کرده در لایه های بتن می شود.

شیلنگ ویبراتور

بازرگانی لرزان صنعت انواع مختلف این ابزار پرکاربرد، از جمله: شیلنگ ویبره های دستی (دوشی ، قابل حمل) ، برقی، بنزینی (مکانیکی) و بادی را ارائه میدهد. برای کسب اطلاعات کامل و مشاوره رایگان درباره انواع مختلف این ابزار با کارشناسان ما تماس بگیرید.

کاربرد شیلنگ ویبراتور

برای اینکه پس از خشک شدن بتن یک بتن با کیفیت و با استحکام بالا داشته باشید، نیاز است تا حباب های هوای ایجاد شده در داخل بتن تازه ریخته شده را از بین ببرید. برای این کار بهترین راه حل استفاده از انواع شیلنگ های ویبراتور بتن است. این ابزار با لرزش هایی که در عمق بتن ایجاد میکند یک بتن همگن و یکپارچه ایجاد میکند.

کاربرد شیلنگ ویبره

اگر ویبره زدن بتن انجام نشود پس از خشک شدن کامل بتن حباب های آب تبخیر شده و از بین می رود. در نتیجه بتنی همانند اسفنج خواهیم داشت که بسیار ضعیف و در اصطلاح بتن کرمو می شود.

شیلنگ ویبراتور ها یک ابزار بسیار ضروری و کارآمد در سایتهای بتن ریزی محسوب میشوند که با استفاده از آنها کیفیت بتن ریزی به طور قابل توجهی به دلیل یکنواخت سازی و همگن سازی افزایش پیدا میکند. این شلنگها در ابعاد 1 ، 1.5 ، 2 و 2.5 و 3 اینچ تولید و به بازار ارائه میشود.

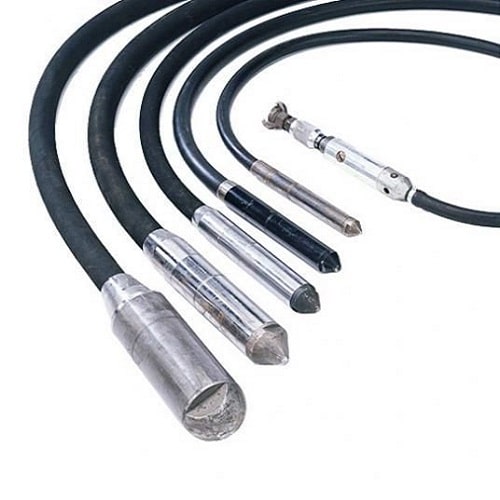

انواع شیلنگ ویبره بتن

شلنگهای لرزاننده بتن در انواع مکانیکی، بادی و برقی طراحی و تولید میشود. در واقع شیلنگ ویبره بتن به وسیله نیرویی که از موتورهای بنزینی، دیزلی، برقی تامین می گردد شروع به کار می کند. نیروی حاصل شده به وسیله فنری که در شیلنگ تعبیه شده به پوکر انتقال یافته و در نتیجه، پوکر شروع به لرزش می نماید.

دو نوع پرکاربرد این ابزار شامل شیلنگ با شفت قابل انعطاف (flexible shaft) و شیلنگ با چرخش بالا (high cycle) هستند.

مدل با شفت قابل انعطاف عموما برای ساخت و ساز عمومی طراحی شده است. این نوع از شیلنگ‌ها اغلب دارای یک موتور الکتریکی یا موتور ویبراتور بنزینی هستند. این مدل ها را معمولا برای بتن‌های پایه ستون‌ها و دیوارهای ساقه، دال‌های کوچک، راه‌های ورودی و راه پله‌ها بکار میگیرند.

انواع شیلنگ ویبره

در مدل دوم، نیروی ویبراتورهای پر چرخش با استفاده از یک ژنراتور با فرکانس حدود 180 هرتز برای یک موتور الکتریکی چرخشی تولید میشود. این موتور در واقع در سر ویبراتور چرخش می‌کند. هر دو نوع شیلنگ ویبراتور داخلی که معرفی شد میتوانند در بتن خیس فرو رفته و عمل ارتعاش را انجام بدهند. اینکه از چه نوع و مدلی استفاده شود بسته به نوع و حجم پروژه دارد.

نمونه کار با شیلنگ ویبراتور بتن

قیمت شیلنگ ویبراتور

مانند تمام ابزارها و ماشین آلات دیگر یکی از مهمترین فاکتورهای تعیین قیمت شیلنگ ویبراتور کشور سازنده و کارخانه آن میباشد. همچنین طول و اندازه آن یک عامل مهم دیگر در تعیین قیمت است.

انواع مختلف این ابزار ساخت کره، چین ، ایتالیا، اسپانیا و ایران در بازار ایران یافت میشود. هر کدام از مدلها و انواع این ابزار دارای قیمتهای مختلفی براساس کیفیت ساختشان دارند. در این بین علاوه بر شیلنگهای ساخت کره و چین، شرکت ایران کوب نیز محصولات بسیار با کیفیتی تولید میکند.

لطفا برای مشاوره رایگان و آگاهی از لیست قیمت شیلنگ ویبره با کارشناسان لرزان صنعت تماس حاصل نمایید.

ساختار شیلنگ ویبره

در واقع شیلنگ های ویبره بتن دارای ساختاری خاص هستند که می توانند تنش های بالا را به راحتی تحمل کند و دچار شکستگی نشوند. دلیل این استحکام و تحمل، وجود فولاد منگنز در متریال ساخت آنهاست. این فولاد دارای سختی بسیار بالایی است و علاوه بر این دارای استحکام کششی بالای 1200 نیوتن است. این ویژگی ساختاری سبب میشود که این تجهیز بتواند مقاومت بسیار بالا در برابر فشار، سایش و پاره شدن داشته باشد.

اجزای شیلنگ ویبره بتن
اجزای شیلنگ ویبره بتن

به طور کلی شیلنگ ویبره از سه بخش لوله و تحریک کننده و پوشش تشکیل شده است. لایه داخلی از جنس لاستیک مقاوم و همچنین یک لایه تقویت کننده ساخته شده است.

پوکر یا پوشش فلزی قسمت انتهایی که با پوششی فلزی محافظت میشود، در بتن فرو رفته و بیشترین لرزش را در شیلنگ دارد. سایز ها و مدل های پوکر در انواع مختلف ساخته می شود.

قسمت انعطاف پذیر نیز باعث چرخش میله مرکزی می شود. بر اثر دوران میله مرکزی یک قطعه فلزی که با میله در اتصال می باشد به پوشش فلزی ضربه می زند و باعث ارتعاش آن می شود.

نکاتی برای خرید شیلنگ ویبراتور

با انواع مختلف این تجهیز و موتور های تولید نیرو برای آنها آشنا شدید. لازم به ذکر است که برای خریدی موفق به چند ویژگی اصلی در خرید شیلنگ ویبراتور توجه نمائید.

  • جنس و قطر پوست
  • جنس و قطر فنر و میله داخلی
  • انعطاف پذیری
  • انتخاب قطر و سایز مناسب
  • کوپلینگ
  • اتصالات ابتدا و انتها
  • شیلنگ در هنگام کار نباید صدایی خش خش و گیرکرده گی داشته باشد.

همچنین برای انتخاب نوع شلنگ ( بادی ، برقی ، مکانیکی ) باید اول به کاربری و محل اجرای ویبره دقت شود و سپس با در نظر گرفتن فاکتورهای ارائه شده بهترین انتخاب را انجام داد.

ذکر این نکته مهم است که جهت انتخاب سایز شیلنگ ویبره بتن که بسته به نوع کاربری متفاوت است می باشد. برای مثال سایز شیلنگی که درون قالب کارکرد دارد با نوعی که در یک بخش کلی بتن ریزی کارکرد دارد از نظر قطر و پوکر مختلف می باشد.

خرید شیلنگ ویبراتور بتن

نکاتی درباره انتخاب سایز شیلنگ ویبره

در هنگام خرید شیلنگ ویبراتور در نظر گرفتن سایز و اندازه آن یکی از مهمترین فاکتورها محسوب میشود. هرچقدر مقاومت بتن ها بالاتر میرود ستونها و دیوارها میتوانند در اندازه های کوچکتر از قبل ساخته شوند. در نتیجه میزان تراکم بتن نیز نسبت به حالت معمولی و استاندارد آن نباید کمتر باشد.

با توجه به موارد بالا هنگام کار کردن با ویبراتور، وارد کردن شیلنگهای با قطر و سایز بزرگتر، به بتنهای با مقاومت بالاتر، مشکلتر میشود. این امر باعث شده که تولید کنندگان این ابزار نیز بیشتر تلاش کنند شیلنگ ها را در سایز و قطرهای کمتر تولید کنند. البته در عین حال از قدرت آنها چندان کاسته نخواهد شد.

همواره در نظر داشته باشید که نسبت به نوع و اندازه پروژه از شینگ ویبره بتن با سایز متناسب استفاده کنید. از جمله فاکتورهایی که میتوانند در شعاع عملکرد این ابزار مؤثر باشند میتوان اسلامپ بتن، فرکانس، پیکربندی (دیوار، پایه ستون ها، تیرهای بتنی، و غیره) و شکل تجهیزات را نام برد.

سایزهای شیلنگ ویبراتور
سایزهای شیلنگ ویبراتور

همچنین بر اساس تجربه عملی می‌توان سایز و شعاع عملکرد آن را به شکل تقریبی و نسبی به صورت زیر در نظر گرفت.

  • در شیلنگ با سر ¾ اینچی = شعاع عملکرد تقریباً بین ۶ تا ۸ اینچ .
  • در شیلنگ با سر ۱ اینچی = شعاع عملکرد تقریباً بین ۸ تا ۱۴ اینچ .
  • در شیلنگ با سر ۱ و ۱ / ۴ اینچی = شعاع عملکرد تقریباً بین ۱۰ تا ۱۶ اینچ .
  • در شیلنگ با سر ۱ و ۱ / ۲ اینچی = شعاع عملکرد تقریباً بین ۱۶ تا ۲۲ اینچ .
  • در شیلنگ با سر ۲ اینچی = شعاع عملکرد تقریباً بین ۱۸ تا ۲۶ اینچ.
  • در شیلنگ با سر ۳ اینچی = شعاع عملکرد تقریباً بین ۲۰ تا ۳۲ .
