مشکلات ویبراتور دریلی بتن و راهکارهای حل آن

ویبراتور دریلی بتن، ابزاری به ظاهر ساده اما با نقشی حیاتی در صنعت ساخت‌وساز، وظیفه سنگین و مهمی را بر عهده دارد: تضمین یکپارچگی و استحکام سازه‌های بتنی. این دستگاه با ایجاد ارتعاشات سریع و منظم، حباب‌های هوای محبوس در بتن تازه را خارج کرده و از ایجاد حفره‌های داخلی یا به اصطلاح “کرمو شدگی” جلوگیری می‌کند.

ویبره زدن بتن باعث میشود بتن در نهایت متراکم‌تر، مقاوم‌تر و بادوام‌تر باشد. با این حال، این ابزار پرکاربرد نیز مانند هر تجهیز مکانیکی دیگری، در معرض استهلاک و خرابی قرار دارد. بروز کوچک‌ترین اختلال در عملکرد آن می‌تواند کیفیت نهایی کل سازه را به خطر اندازد و منجر به هزینه‌های سنگین تعمیر و بازسازی شود.

بنابراین، شناخت دقیق مشکلات ویبره دریلی بتن، دلایل بروز آن‌ها و راهکارهای عملی برای رفع این مشکلات، یک مهارت ضروری برای هر پیمانکار، اپراتور و متخصص ساختمانی محسوب می‌شود. این مقاله به عنوان یک راهنمای جامع، شما را با رایج‌ترین چالش‌های این دستگاه و روش‌های اصولی عیب‌یابی و تعمیر آن آشنا می‌کند.

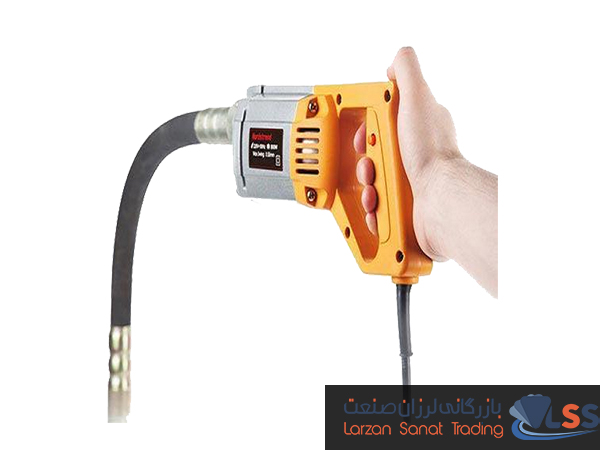

روش‌های اصولی تشخیص خرابی ویبراتور دریلی بتن

عیب‌یابی مؤثر و دقیق، نیمی از فرآیند تعمیر است. به جای باز کردن بی‌هدف تمام قطعات، بهتر است با یک رویکرد سیستماتیک و مرحله به مرحله پیش رفت تا از اتلاف وقت و آسیب بیشتر به دستگاه جلوگیری شود. اولین قدم، گوش دادن به دستگاه و مشاهده دقیق علائم است.

آیا دستگاه صدا می‌دهد؟ آیا لرزش ضعیف است یا کاملاً قطع شده؟ آیا موتور داغ می‌کند؟ پاسخ به این سوالات، شما را به سمت منشأ اصلی مشکل هدایت می‌کند. جدا کردن اجزای اصلی سیستم (دریل و شیلنگ) و تست هر کدام به صورت مجزا، یک روش کارآمد برای محدود کردن دامنه احتمالات است.

برای مثال، اگر مشکوک به خرابی شیلنگ هستید، ابتدا آن را از دریل جدا کنید. سپس سر شفت داخلی را با دست یا انبردست بچرخانید. اگر شفت به نرمی و بدون گیر کردن بچرخد، احتمالاً مشکل از شیلنگ نیست. در مقابل، اگر شفت سفت باشد یا نچرخد، می‌دانید که باید تمرکز خود را روی باز کردن و سرویس شیلنگ بگذارید.

همین منطق برای تست موتور دریل نیز صادق است. دریل را بدون شیلنگ روشن کنید و به صدای آن، عملکرد کلید و سه‌نظام دقت کنید. این رویکرد منطقی به شما کمک می‌کند تا به سرعت و با اطمینان بیشتری به رفع مشکل دستگاه بپردازید.

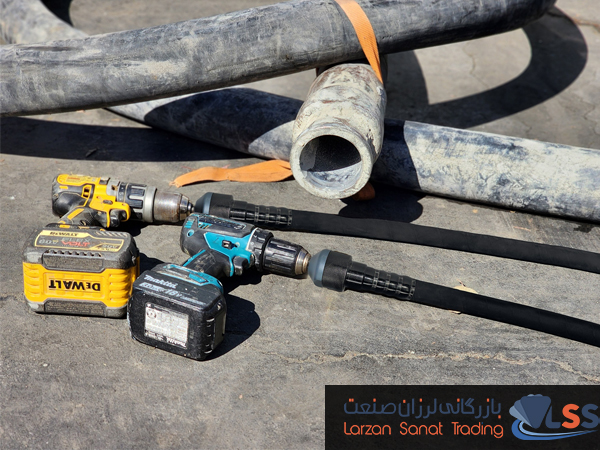

مشکلات رایج ویبراتور دریلی بتن و راهکارهای رفع آن

دستگاه های ویبره دریلی به دلیل ماهیت کارکرد خود که شامل انتقال نیروی چرخشی موتور دریل به یک حرکت ارتعاشی در نوک شیلنگ است، با چالش‌های مکانیکی متعددی روبرو هستند. این مشکلات معمولاً به تدریج و در اثر استفاده نادرست، عدم نگهداری صحیح یا استهلاک طبیعی قطعات بروز می‌کنند. آشنایی با این موارد به اپراتور کمک می‌کند تا با مشاهده اولین نشانه‌ها، علت اصلی را شناسایی کرده و قبل از تبدیل شدن به یک خرابی جدی، آن را برطرف سازد.

درک ارتباط بین نشانه‌ها و علل ریشه‌ای، کلید اصلی عیب‌یابی مؤثر است. به عنوان مثال، یک صدای غیرعادی ممکن است ناشی از یک مشکل ساده مانند خشکی بلبرینگ باشد یا نشانه‌ای از یک ایراد جدی‌تر مانند تاب برداشتن شفت داخلی. تفکیک این موارد نیازمند بررسی دقیق و شناخت عملکرد هر یک از اجزای سیستم است.

در ادامه، به تفصیل به بررسی رایج‌ترین خرابی ویبراتور دریلی، علل احتمالی و نشانه‌های هر یک می‌پردازیم تا یک نقشه راه واضح برای تشخیص مشکل در اختیار شما قرار گیرد.

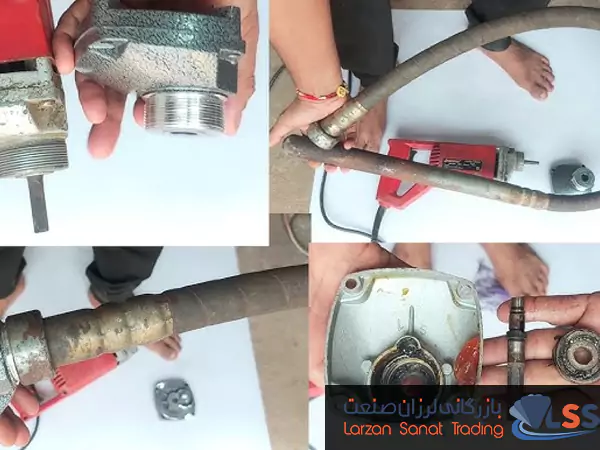

کاهش یا قطع لرزش ویبراتور

شایع‌ترین و نگران‌کننده‌ترین مشکل، زمانی است که دستگاه دیگر ارتعاش مورد انتظار را تولید نمی‌کند. این مسئله می‌تواند ناشی از خرابی در هر نقطه‌ای از مسیر انتقال نیرو باشد. یکی از دلایل اصلی، گیرپاژ کردن یا گیر کردن شفت انعطاف‌پذیر داخلی شیلنگ به دلیل خشکی، ورود گرد و غبار یا زنگ‌زدگی است.

همچنین، شکستگی فنر یا کوپلینگ که وظیفه اتصال شفت به موتور دریل را بر عهده دارد، باعث قطع کامل انتقال نیرو می‌شود. در موارد دیگر، ممکن است سیم‌پیچ موتور دریل دچار آسیب شده و دیگر نتواند گشتاور لازم برای چرخاندن شفت را تأمین کند. خشک شدن و خرابی بلبرینگ‌های موجود در سر شیلنگ (پوکر) نیز می‌تواند مانع از چرخش وزنه‌ی لنگ و تولید ارتعاش شود.

راهکار رفع:

اگر شفت داخلی گیر کرده است، ابتدا شیلنگ را از پوکر (سر ویبراتور) و کوپلینگ اتصال به دریل باز کنید. شفت را به طور کامل از داخل پوسته بیرون بکشید. آن را با یک پارچه تمیز و مقداری حلال مانند بنزین یا گازوئیل کاملاً تمیز کنید تا هرگونه گریس کهنه، گرد و غبار یا ذرات بتن از روی آن پاک شود. سپس داخل پوسته را نیز با فشار باد تمیز کنید.

پس از خشک شدن کامل، شفت را به گریس مخصوص نسوز آغشته کرده و مجدداً جا بزنید. همچنین کوپلینگ اتصال به دریل و فنر آن را بررسی کنید و در صورت مشاهده هرگونه شکستگی یا سایش، آن را تعویض نمایید.

داغ شدن بیش از حد دستگاه

گرم شدن موتور دریل تا حدودی طبیعی است، اما داغ شدن بیش از حد به طوری که نتوان آن را لمس کرد، یک نشانه خطر جدی است. این مشکل معمولاً به دلیل وارد آوردن فشار بیش از حد به دستگاه رخ می‌دهد. استفاده مداوم و طولانی‌تر از زمان استاندارد توصیه شده توسط سازنده، به سیستم خنک‌کننده (کولینگ) موتور فرصت کافی برای دفع حرارت را نمی‌دهد.

علاوه بر این، اصطکاک زیاد در داخل شیلنگ ویبراتور، ناشی از خشکی شفت یا خم شدن بیش از حد آن، بار اضافی به موتور تحمیل کرده و باعث افزایش دمای آن می‌شود. خرابی فن خنک‌کننده داخلی دریل نیز یکی دیگر از دلایل محتمل است که باید بررسی شود.

راهکار رفع:

برای جلوگیری از داغ شدن، اولین قدم انتخاب یک دریل با توان مناسب است. یک دریل چکشی با توان ۷۵۰ تا ۱۰۰۰ وات برای اکثر شیلنگ‌ها ایده‌آل است. از کار کردن مداوم با دستگاه برای بیش از ۱۵ تا ۲۰ دقیقه خودداری کنید و به آن فرصت دهید تا خنک شود.

همیشه از طول شیلنگ استاندارد و متناسب با قدرت دریل خود استفاده کنید. اطمینان حاصل کنید که شیارهای تهویه روی بدنه دریل توسط گرد و غبار یا بتن مسدود نشده باشند و در صورت لزوم آن‌ها را تمیز کنید.

صدای غیرعادی یا لرزش نامنظم

هرگونه صدای ناهنجار مانند جیغ، تق تق یا ساییدگی فلز روی فلز، نشان‌دهنده یک مشکل مکانیکی داخلی است. یکی از علل اصلی این پدیده، خرابی بلبرینگ‌ها در موتور دریل یا در سر شیلنگ ویبراتور است که به دلیل اتمام گریس یا ورود آلودگی، عملکرد روان خود را از دست داده‌اند.

تاب برداشتن شفت انعطاف‌پذیر داخلی نیز باعث چرخش نامنظم و ایجاد لرزش و صدای اضافی در کل سیستم می‌شود. همچنین، خوردگی یا شکستگی دندانه‌های گیربکس دریل یا کوپلینگ اتصال، می‌تواند منجر به درگیری ناقص و ایجاد صداهای ضربه‌ای و متناوب گردد. خشک شدن گریس داخل شیلنگ نیز اصطکاک را افزایش داده و صدای ساییدگی ایجاد می‌کند.

راهکار رفع:

در صورت شنیدن صدای جیغ یا ساییدگی، به احتمال زیاد بلبرینگ‌ها نیاز به تعویض دارند. تعویض بلبرینگ‌های دریل و پوکر ویبراتور یک کار تخصصی است و بهتر است توسط تعمیرکار انجام شود. اگر صدا از محل اتصال شیلنگ به دریل است، دندانه‌های کوپلینگ و محل اتصال آن به سه‌نظام را بررسی کنید.

برای تست تاب داشتن شفت، آن را روی یک سطح صاف بغلتانید؛ هرگونه پریدن یا عدم تماس یکنواخت با سطح، نشانه تاب برداشتن است و شفت باید تعویض شود.

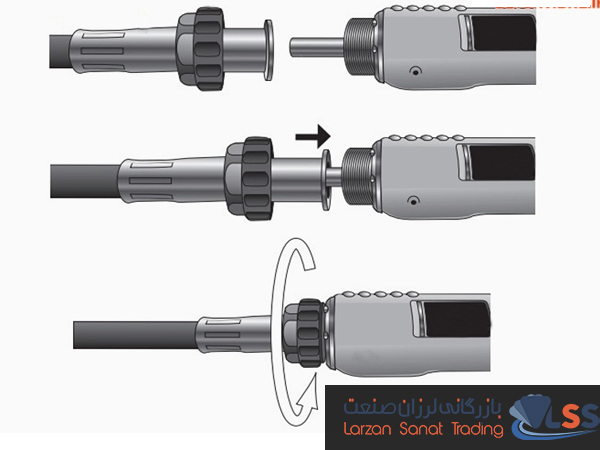

شیلنگ ویبراتور نمی‌چرخد یا گیر می‌کند

اگر موتور دریل کار می‌کند اما شفت داخلی شیلنگ نمی‌چرخد، به احتمال زیاد یک مانع فیزیکی در مسیر وجود دارد. ورود بتن، شیره بتن یا رطوبت به داخل پوسته شیلنگ و خشک شدن آن، می‌تواند شفت انعطاف‌پذیر را قفل کند. پارگی یا سایش پوسته داخلی شیلنگ نیز ممکن است باعث درگیری شفت با لایه‌های بیرونی و گیر کردن آن شود.

یکی دیگر از دلایل رایج، خم کردن شیلنگ با شعاع بسیار کم در حین کار یا نگهداری است؛ این کار باعث ایجاد یک تغییر شکل دائمی در شفت شده و چرخش آن را مختل می‌کند. نگهداری نامناسب و قرار دادن اجسام سنگین روی شیلنگ نیز می‌تواند به آن آسیب فیزیکی وارد کند.

راهکار رفع:

اگر شفت داخلی به دلیل ورود بتن گیر کرده است، پس از باز کردن و تمیزکاری کامل طبق دستورالعمل بخش اول، پوسته شیلنگ را به دقت برای هرگونه پارگی یا سوراخ بررسی کنید. کوچکترین منفذ می‌تواند باعث ورود مجدد رطوبت و بتن شود.

در صورت وجود آسیب جدی، بهترین راهکار تعویض کامل شیلنگ است. همیشه پس از اتمام کار، شیلنگ را با آب تمیز کرده و به صورت حلقه‌ای با شعاع بزرگ انبار کنید و از قرار دادن آن زیر اجسام سنگین خودداری نمایید.

کاهش قدرت موتور دریل هنگام ویبره کردن

گاهی اوقات موتور دریل به تنهایی قدرت خوبی دارد، اما به محض اتصال شیلنگ ویبراتور و شروع کار، دچار افت توان شدید می‌شود. اصلی‌ترین دلیل این مشکل ویبراتور دریلی، عدم تطابق توان موتور با طول و قطر شیلنگ است. شیلنگ‌های بلندتر و قطورتر برای چرخش به گشتاور بیشتری نیاز دارند و اگر توان (وات) دریل پایین باشد، زیر بار کم می‌آورد.

به عنوان یک قاعده کلی، برای شیلنگ‌های استاندارد (تا ۲ متر) استفاده از دریل با توان حداقل ۷۵۰ وات توصیه می‌شود. علاوه بر این، اتصالات نامناسب سه‌نظام دریل به شیلنگ، به خصوص در سه‌نظام‌های اتوماتیک یا پلاستیکی، می‌تواند باعث هرز چرخیدن و عدم انتقال کامل نیرو شود.

راهکار رفع:

اگر موتور دریل شما ضعیف است، سرمایه‌گذاری روی یک برند معتبر با توان بالاتر، در درازمدت اقتصادی‌تر خواهد بود. هنگام اتصال شیلنگ، از سه‌نظام‌های فلزی و آچاری استفاده کنید که اتصال محکم‌تر و قابل اعتمادتری را فراهم می‌کنند. سه‌نظام‌های اتوماتیک ممکن است زیر فشار گشتاور بالا دچار لغزش شوند.

همچنین، از کابل سیار بلند و نازک استفاده نکنید، زیرا باعث افت ولتاژ و کاهش قدرت موتور می‌شود. ولتاژ برق ورودی را با یک ولت‌متر بررسی کنید تا از پایداری آن مطمئن شوید.

خاموش شدن ناگهانی دستگاه

خاموش شدن ناگهانی دستگاه در حین کار معمولاً یک مکانیسم حفاظتی است. اکثر دریل‌های مدرن دارای سیستم حفاظت حرارتی (Thermal Overload Protection) هستند که در صورت افزایش بیش از حد دمای موتور، به طور خودکار جریان برق را قطع می‌کنند تا از سوختن سیم‌پیچ جلوگیری شود.

پس از سرد شدن، دستگاه دوباره قابل استفاده خواهد بود. اگر این اتفاق به کرات رخ می‌دهد، نشان‌دهنده وجود مشکلی است که باعث داغ شدن دستگاه می‌شود (موارد ذکر شده در بخش داغ شدن). دلایل دیگر می‌تواند شامل اشکال در سیم‌کشی داخلی دریل، آسیب دیدن دوشاخه یا کابل برق، و نوسانات شدید ولتاژ برق ورودی به دستگاه باشد.

راهکار رفع:

اگر دستگاه به طور مکرر خاموش می‌شود، ابتدا اجازه دهید موتور خنک شود. سپس، مطمئن شوید که شیارهای تهویه دریل تمیز هستند و کابل و دوشاخه برق سالم می‌باشند. در صورت تکرار مشکل، لازم است سیم‌کشی داخلی دستگاه و منبع تغذیه بررسی شود.

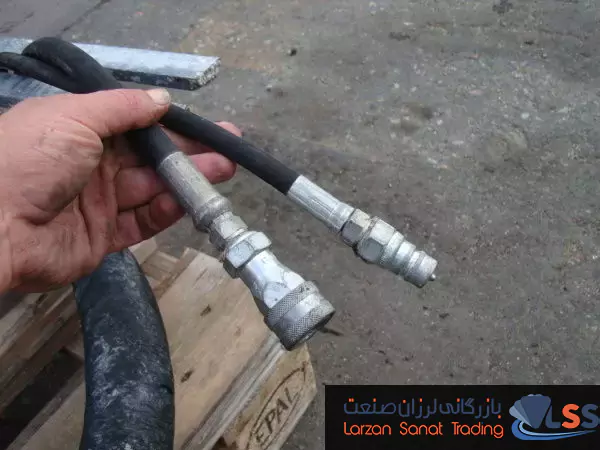

نکات مهم نگهداری ویبراتور دریلی برای افزایش عمر دستگاه

پیشگیری همیشه بهتر، آسان‌تر و کم‌هزینه‌تر از درمان است. با رعایت چند نکته ساده در نگهداری روزانه و دوره‌ای، می‌توانید عمر مفید ویبراتور دریلی خود را به میزان قابل توجهی افزایش داده و از بروز بسیاری از مشکلات ویبره دریلی بتن جلوگیری کنید. نگهداری صحیح نه تنها به معنای تمیز کردن دستگاه پس از هر بار استفاده است، بلکه شامل بازرسی‌های منظم، روانکاری به موقع و انبارداری اصولی نیز می‌شود. این عادات خوب، دستگاه شما را برای سال‌ها در بهترین شرایط کاری حفظ خواهد کرد.

• قبل از شروع کار:
  • اتصالات کابل برق را بررسی کنید.
  • اتصالات سه‌نظام را چک کنید.
• پس از اتمام کار:
  • شیلنگ و پوکر را بلافاصله با آب تمیز کنید تا بتن روی آن خشک نشود.
  • هرگز برای تمیزکاری به پوکر ضربه نزنید؛ این کار به بلبرینگ‌های داخلی آن آسیب جدی می‌رساند.
• نگهداری و انبارداری:
  • شیلنگ را به صورت حلقه‌ای و بدون خمیدگی‌های تیز جمع کنید.
  • دستگاه را در مکانی خشک و دور از نور مستقیم خورشید نگهداری کنید.
• روانکاری دوره‌ای:
  • شفت داخلی را به طور منظم (معمولاً هر ۵۰ تا ۱۰۰ ساعت کارکرد، بسته به توصیه سازنده) روانکاری کنید. این یکی از حیاتی‌ترین بخش‌های نگهداری است که نباید فراموش شود.

جدول مقایسه مشکلات، دلایل و راهکارهای سریع

برای سهولت در عیب‌یابی سریع در محل کار، جدول زیر خلاصه‌ای از مشکلات رایج، محتمل‌ترین دلایل و راهکارهای فوری را ارائه می‌دهد. این جدول می‌تواند به عنوان یک راهنمای جیبی برای اپراتورها مورد استفاده قرار گیرد.

چه زمانی باید ویبراتور دریلی را تعویض کرد؟

با وجود تمام تلاش‌ها برای تعمیر و نگهداری، هر دستگاهی یک عمر مفید مشخص دارد و زمانی فرا می‌رسد که تعمیر آن دیگر منطقی یا اقتصادی نیست. یکی از نشانه‌های اصلی، خرابی‌های مکرر و پی در پی است. اگر دستگاه شما پس از هر بار تعمیر، به سرعت دچار مشکل جدیدی می‌شود، این بدان معناست که استهلاک کلی آن به حدی رسیده که قطعات دیگر به درستی با هم کار نمی‌کنند. آسیب‌های جدی به بدنه موتور، سوختن سیم‌پیچ اصلی یا خرابی کامل گیربکس معمولاً جزو تعمیرات پرهزینه محسوب می‌شوند.

در چنین شرایطی، باید یک تحلیل هزینه-فایده انجام داد. هزینه تعمیرات اساسی را با قیمت یک دستگاه نو مقایسه کنید. اگر هزینه تعمیر بیش از ۵۰ تا ۶۰ درصد قیمت یک ویبراتور جدید باشد، خرید ویبره دریلی نو گزینه بهتری است. یک دستگاه جدید نه تنها عملکرد قابل اعتمادتری دارد، بلکه شامل گارانتی بوده و تا مدت‌ها شما را از دغدغه‌های مربوط به تعمیر ویبراتور دریلی آسوده خواهد کرد. به یاد داشته باشید که زمان و هزینه‌ای که به دلیل خرابی یک دستگاه فرسوده در پروژه از دست می‌دهید، اغلب بسیار بیشتر از هزینه خرید یک تجهیز جدید است.

جمع‌بندی

ویبراتور دریلی بتن ابزاری کلیدی برای دستیابی به سازه‌های بتنی مستحکم و بادوام است. عملکرد بی‌نقص این دستگاه، تضمین‌کننده کیفیت و ایمنی پروژه است و هرگونه اختلال در آن می‌تواند عواقب پرهزینه‌ای به دنبال داشته باشد. همانطور که در این مقاله به تفصیل بررسی شد، بسیاری از مشکلات ویبره های دریلی بتن، از جمله کاهش لرزش، داغ شدن بیش از حد، صداهای غیرعادی و افت قدرت، ریشه در استفاده نادرست، عدم تطابق توان دستگاه و عدم نگهداری صحیح دارند.

با شناخت دقیق این مشکلات، انجام عیب‌یابی اصولی و اجرای راهکارهای تعمیر و نگهداری مناسب، می‌توان عمر مفید این ابزار ارزشمند را به طور چشمگیری افزایش داد و از بروز خرابی‌های پرهزینه و توقف کار جلوگیری کرد. در نهایت، سرمایه‌گذاری در نگهداری پیشگیرانه و تعویض به موقع دستگاه‌های فرسوده، یک استراتژی هوشمندانه برای تضمین بهره‌وری و کیفیت در هر پروژه ساختمانی است.
