راهنمای سایزهای شیلنگ ویبراتور بتن

بتن به عنوان یکی از مصالح ساختمانی اساسی، نقش حیاتی در استحکام و دوام سازه‌ها ایفا می‌کند. دستیابی به این ویژگی‌های مطلوب مستلزم انجام صحیح مراحل مختلف ساخت بتن، از جمله عمل آوری مناسب آن است. یکی از مراحل کلیدی در این فرآیند، تحکیم بتن است که هدف آن حذف هوای محبوس شده از بتن تازه ریخته شده می‌باشد.

هنگامی که بتن ریخته می‌شود، حباب‌های ریز هوا در آن تشکیل می‌گردد و بسته به نوع مخلوط و نحوه ریختن، تعداد این حباب‌ها می‌تواند بسیار زیاد باشد. مطالعات نشان داده‌اند که هرچه میزان هوای محبوس در بتن بیشتر باشد، مقاومت ساختاری آن پس از سخت شدن کاهش می‌یابد. به همین دلیل، استفاده از ویبراتور بتن به عنوان ابزاری برای تولید بتن قوی‌تر از طریق لرزاندن شدید بتن بلافاصله پس از ریختن جهت حذف این حباب‌های هوا یا حفره‌های هوایی ضروری است. این فرآیند حذف فضاهای خالی هوا در بتن برای دستیابی به محصول نهایی با دوام و مقاومت بالا بسیار اهمیت دارد. متخصصان بر این باورند که ویبره کردن بتن آن را به ماده‌ای با کیفیت بالا و بادوام تبدیل می‌کند.

در این میان، ویبراتورهای بتن انواع مختلفی دارند، اما ویبراتورهای داخلی به دلیل کاربرد وسیع در پروژه‌های مختلف ساختمانی، از اهمیت ویژه‌ای برخوردارند. یکی از اجزای حیاتی در ویبراتورهای داخلی، شیلنگ ویبراتور بتن است که وظیفه انتقال نیروی ارتعاشی را بر عهده دارد. این شلنگ، سر ویبراتور (پوکر یا نوک ویبراتور) را به منبع تغذیه که معمولاً یک موتور الکتریکی یا پنوماتیک است، متصل می‌کند و به عنوان مجرایی برای انتقال نیروی ارتعاشی تولید شده توسط سر ویبراتور به داخل بتن خیس عمل می‌کند. طول و قطر این شلنگ می‌تواند بر کارایی و اثربخشی فرآیند تحکیم بتن تأثیر بسزایی داشته باشد. هدف از این مقاله، ارائه راهنمایی جامع برای انتخاب اندازه مناسب شلنگ ویبراتور بتن به منظور دستیابی به تحکیم بهینه بتن است.

ویبراتور بتن: نقش شلنگ چیست؟

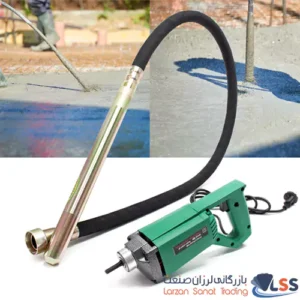

ویبراتور بتن ابزاری است که از اجزای اصلی شامل موتور، شلنگ (یا محور انعطاف‌پذیر) و سر ارتعاشی (پوکر یا سوزنی) تشکیل شده است. موتور که می‌تواند الکتریکی، پنوماتیک یا بنزینی باشد، نیروی لازم برای ایجاد ارتعاش را فراهم می‌کند.

به طور کلی، ویبراتورهای بتن به چهار دسته اصلی تقسیم می‌شوند: داخلی (غوطه‌وری، پوکر، سوزنی)، خارجی (قالب، شاتری)، سطحی (ماله‌ای، تخته‌ای) و میزهای ارتعاشی. همانطور که در درخواست اولیه کاربر نیز بر آن تاکید شده است، در این مقاله تمرکز اصلی بر ویبراتورهای داخلی خواهد بود، زیرا این نوع ویبراتورها رایج‌ترین نوع مورد استفاده در پروژه‌های عمومی بتن‌ریزی هستند.

در ویبراتورهای داخلی، شلنگ یا محور انعطاف‌پذیر نقش حیاتی ایفا می‌کند. وظایف اصلی شلنگ عبارتند از:

• اتصال منبع تغذیه به سر ارتعاشی: شلنگ، موتور (الکتریکی، پنوماتیک یا بنزینی) را به پوکر متصل می‌کند.
• انتقال نیروی ارتعاشی: موتور، ارتعاشاتی را تولید می‌کند که از طریق محور انعطاف‌پذیر درون شلنگ به سر ارتعاشی منتقل می‌شوند.
• ایجاد انعطاف‌پذیری و دسترسی: شلنگ به اپراتور اجازه می‌دهد تا سر ارتعاشی را در اعماق و مکان‌های مختلف داخل بتن ریخته شده فرو ببرد، حتی در مناطقی که موانعی مانند میلگرد وجود دارد. طول‌های مختلف شلنگ امکان دسترسی به عمق‌های گوناگون را فراهم می‌کند.
• محافظت از محور انعطاف‌پذیر: شلنگ به عنوان یک پوشش محافظ برای محور انعطاف‌پذیر چرخان عمل کرده و ایمنی اپراتور را تضمین می‌کند و از آسیب دیدن محور جلوگیری می‌کند.

ویبراتورهای داخلی می‌توانند از منابع تغذیه مختلفی مانند برق، هوای فشرده و بنزین استفاده کنند و شلنگ نقش رابط را در تمامی این موارد ایفا می‌کند.

چرا سایز شیلنگ ویبراتور بتن مهم است؟

اندازه شلنگ ویبره بتن، به ویژه قطر آن، ارتباط مستقیمی با عملکرد و کارایی ویبراتور دارد. اندازه شلنگ می‌تواند بر انتقال نیرو و انعطاف‌پذیری سر ارتعاشی تأثیر بگذارد. به عنوان مثال، یک شلنگ ضخیم‌تر احتمالاً محور انعطاف‌پذیر قوی‌تری را در خود جای می‌دهد که قادر به انتقال نیروی بیشتر برای مخلوط‌های بتنی سفت‌تر یا سرهای بزرگ‌تر است. در مقابل، یک شلنگ نازک‌تر ممکن است انعطاف‌پذیری بیشتری را برای حرکت در مناطق متراکم با فاصله کم بین میلگردها ارائه دهد.

همچنین، اندازه شلنگ معمولاً با اندازه سر ارتعاشی که می‌تواند پشتیبانی کند، مرتبط است. به طور کلی، یک شلنگ با قطر بزرگ‌تر می‌تواند از یک سر ارتعاشی بزرگ‌تر و قدرتمندتر پشتیبانی کند. اندازه سر ارتعاشی به نوبه خود بر شعاع عملکرد ویبراتور و اثربخشی آن در تحکیم انواع مختلف بتن تأثیر می‌گذارد. علاوه بر قطر، طول شلنگ نیز برای دسترسی به نقاط مختلف در محل کار و عمق‌های متفاوت بتن‌ریزی اهمیت دارد.

عواملی که در انتخاب سایز شلنگ ویبره بتن موثر هستند:

• ماهیت مخلوط بتن: درک اسلامپ و اندازه سنگدانه.
  • اسلامپ بتن: اسلامپ به عنوان معیاری برای سنجش روانی و کارایی بتن تعریف می‌شود. بتن با اسلامپ کم (مخلوط سفت) نیاز به ارتعاش قوی‌تری دارد و اغلب به شلنگی با قطر بزرگ‌تر برای پشتیبانی از سر ارتعاشی قدرتمندتر نیاز است. در مقابل، بتن با اسلامپ زیاد (مخلوط روان) ممکن است با شلنگ و ویبراتور کوچکتر به خوبی تحکیم شود، اما باید از ارتعاش بیش از حد که می‌تواند منجر به جداشدگی اجزای بتن شود، اجتناب کرد.
  • حداکثر اندازه سنگدانه: اندازه بزرگترین سنگدانه‌های موجود در مخلوط بتن می‌تواند بر انتخاب اندازه سر ارتعاشی و در نتیجه، اندازه شلنگ تأثیر بگذارد. به طور کلی، برای مخلوط‌های حاوی سنگدانه‌های بزرگ‌تر، استفاده از سر ارتعاشی با قطر بزرگ‌تر توصیه می‌شود تا بتواند به طور موثر مواد را حرکت داده و فضاهای خالی هوا را در اطراف این ذرات بزرگ‌تر از بین ببرد.
• ابعاد قالب: چگونگی تاثیر اندازه و شکل بر انتخاب شلنگ.
  • ضخامت و عمق بتن‌ریزی: برای بتن‌ریزی‌های ضخیم‌تر و عمیق‌تر، استفاده از شلنگ بلندتر ضروری است تا بتوان به طور موثر به انتهای آن دسترسی پیدا کرد. همچنین، ممکن است به قطر بزرگ‌تری برای انتقال انرژی ارتعاشی کافی در کل حجم بتن نیاز باشد.
  • شکل و پیچیدگی قالب: قالب‌های پیچیده با گوشه‌های تنگ ممکن است استفاده از شلنگ و سر ارتعاشی با قطر کوچک‌تر را تسهیل کنند تا بتوان به راحتی در فضاهای محدود حرکت کرد.
  • ضخامت دیوار: برخی منابع پیشنهاد می‌کنند که قطر ویبراتور باید تقریباً یک چهارم ضخامت دیوار باشد.
• تراکم میلگرد (آرماتور): حرکت در مناطق متراکم.
  • فاصله بین میلگردهای تقویت‌کننده: فاصله نزدیک بین میلگردها می‌تواند اندازه سر ارتعاشی را که می‌توان وارد کرد، محدود کند. در چنین مواردی، ممکن است استفاده از شلنگ و سر ارتعاشی با قطر کوچک‌تر برای اطمینان از تحکیم مناسب بدون آسیب رساندن به آرماتور یا قالب ضروری باشد.
  • میزان آرماتور: مقاطع با آرماتور زیاد ممکن است نیاز به قرارگیری استراتژیک‌تر ویبراتور داشته باشند و احتمالاً استفاده از شلنگ انعطاف‌ پذیرتر که امکان مانور دقیق در اطراف فولاد را فراهم می‌کند، ترجیح داده شود.
• دسترسی به محل بتن‌ریزی: دسترسی موثر به هر گوشه.
  • فاصله تا محل بتن‌ریزی: برای بتن‌ریزی‌هایی که در فاصله دوری از منبع تغذیه قرار دارند، طول شلنگ عامل مهمی می‌شود. محدودیت‌های منابع تغذیه مختلف (مثلاً برقی در مقابل بنزینی) در طول شلنگ را در نظر بگیرید.
  • موانع و فضاهای محدود: دسترسی محدود ممکن است استفاده از شلنگ بلندتر و انعطاف‌ پذیرتر را برای دسترسی به تمام مناطق بتن‌ریزی ضروری کند.
  • بتن‌ریزی عمودی در مقابل افقی: جهت بتن‌ریزی نیز می‌تواند بر طول شلنگ مورد نظر تأثیر بگذارد. بتن‌ریزی‌های عمودی بلندتر ممکن است به شلنگ‌های بلندتری نسبت به دال‌های افقی و کم عمق نیاز داشته باشند.

انواع سایزهای شیلنگ ویبراتور بتن و کاربردهای آن‌ها

شیلنگ‌های ویبره بتن در سایزهای مختلفی تولید می‌شوند که هر یک برای کاربردهای خاصی طراحی شده‌اند. در ادامه، سایزهای متداول به همراه موارد استفاده آن‌ها آورده شده است:

1. شلنگ ویبراتور با قطر 25 میلی‌متر (1 اینچ):
   • مناسب برای بتن‌ ریزی‌های کوچک و نازک مانند دیوارهای باریک، تیرچه‌ها و قالب‌های محدود.
   • استفاده در سازه‌های پیش‌ساخته بتنی که نیاز به دقت بالا دارند.
2. شلنگ ویبره با قطر 38 میلی‌متر (1.5 اینچ):
   • پرکاربرد در پروژه‌های ساختمانی متوسط مانند ستون‌ها، تیرها و سقف‌ها.
   • مناسب برای قطعات بتنی با ضخامت متوسط.
3. شلنگ ویبراتور با قطر 45 میلی‌متر (1.75 اینچ):
   • گزینه‌ای مناسب برای بتن‌ریزی‌های معمولی که نیاز به تراکم استاندارد دارند.
   • استفاده در کف‌سازی‌های بتنی و دیوارهای ضخیم‌تر.
4. شلنگ ویبره با قطر 50 میلی‌متر (2 اینچ):
   • ایده‌آل برای دال‌های بتنی، فونداسیون‌های وسیع و سازه‌های حجیم‌تر.
   • مناسب برای پروژه‌های مسکونی و تجاری که نیاز به سرعت و کارایی بالا دارند.
5. شلنگ ویبراتور با قطر 60 میلی‌متر و بالاتر (2.5 اینچ و بیشتر):
   • مخصوص پروژه‌های بزرگ و صنعتی مانند سدها، پل‌ها و تونل‌ها.
   • مناسب برای بتن‌ریزی‌های حجیم که نیاز به ارتعاش قوی دارند.

شلنگ‌های با قطر کوچک‌تر (مثلاً 30-36 میلی‌متر) با سرهای ارتعاشی کوچک‌تر (25-38 میلی‌متر) بسیار مانورپذیر هستند و برای تحکیم بتن در مقاطع نازک، اطراف آرماتورهای نزدیک به هم و در قطعات پیش‌ساخته که ممکن است دسترسی محدود باشد، ایده‌آل هستند. این اندازه‌ها معمولاً برای بتن با اسلامپ متوسط تا زیاد مناسب هستند.

شلنگ‌های با قطر متوسط (مثلاً 36-42 میلی‌متر) همراه با سرهای متوسط (38-50 میلی‌متر) تعادل خوبی بین قدرت و مانورپذیری ارائه می‌دهند و برای طیف وسیعی از کاربردهای رایج ساختمانی مانند دیوارها، ستون‌ها و تیرها با آرماتوربندی متوسط، مناسب هستند. این اندازه‌ها معمولاً با بتن اسلامپ متوسط به خوبی کار می‌کنند.

شلنگ‌های با قطر بزرگ‌تر (مثلاً 45-50 میلی‌متر) که از سرهای بزرگ‌تر (50-60 میلی‌متر) پشتیبانی می‌کنند، برای کاربردهای سنگین‌تر که نیاز به نیروی ارتعاشی بیشتری دارند، طراحی شده‌اند. این اندازه‌ها برای تحکیم بتن با اسلامپ کم تا متوسط در دیوارهای بزرگ‌تر، ستون‌ها و تیرها با آرماتوربندی متوسط تا کم، مناسب هستند.

شلنگ‌هایی با قطر 60 میلی‌متر و بیشتر، که با سرهای بزرگ‌تر (60-75 میلی‌متر و بیشتر) استفاده می‌شوند، معمولاً برای بتن‌ریزی‌های حجیم، فونداسیون‌های بزرگ و دال‌های ضخیم که نیاز به ارتعاش قدرتمند برای تحکیم بتن با اسلامپ کم در یک منطقه بزرگ‌تر دارند، به کار می‌روند. این اندازه‌ها برای مناطقی با آرماتوربندی متراکم کمتر مناسب هستند.

پیامدهای استفاده از سایز نامناسب شلنگ ویبره بتن

استفاده از شلنگ و سر ارتعاشی با اندازه نامناسب می‌تواند منجر به مشکلات جدی در کیفیت و دوام بتن شود. یکی از این پیامدها، تحکیم ناکافی است. استفاده از شلنگ و سری که برای مخلوط بتن یا حجم بتن‌ریزی خیلی کوچک هستند، می‌تواند منجر به حذف ناکافی حباب‌های هوا شود. این امر باعث ضعف بتن، ایجاد کرمو شدن و کاهش دوام آن می‌گردد. همچنین، ارتعاش ناکافی می‌تواند منجر به تشکیل درز سرد در صورت عدم پیوند مناسب بین لایه‌های متوالی بتن شود. تحقیقات نشان می‌دهد که ارتعاش ناکافی شایع‌تر از ارتعاش بیش از حد است.

پیامد دیگر استفاده از اندازه نامناسب شلنگ، آسیب به قالب است. استفاده از ویبراتوری با نیروی بیش از حد (که اغلب با شلنگ و سر بزرگ‌تر از حد لازم برای قالب‌های نازک یا با آرماتوربندی سبک مرتبط است) می‌تواند به قالب آسیب برساند. این امر می‌تواند منجر به برآمدگی، تغییر شکل یا حتی شکستگی قالب شود. لازم به ذکر است که اطمینان از مهاربندی مناسب قالب برای تحمل ارتعاشات ضروری است. همچنین، باید از تماس مستقیم سر ویبراتور با قالب جلوگیری شود.

در نهایت، استفاده از شلنگ با اندازه نامناسب می‌تواند منجر به جداشدگی بتن شود. ارتعاش بیش از حد، که می‌تواند در اثر استفاده از ویبراتور بسیار قدرتمند (احتمالاً ناشی از شلنگ و سر بزرگ‌تر از حد لازم برای یک مخلوط معین) رخ دهد، می‌تواند باعث شود که سنگدانه‌های سنگین‌تر به ته مخلوط رفته و ملات سبک‌تر به سطح بیاید. این جدایی باعث ضعف بتن و ایجاد ساختار غیرهمگن می‌شود. لازم به ذکر است که استفاده از ویبراتور با فرکانس یا دامنه نامناسب برای مخلوط بتن نیز می‌تواند به جداشدگی کمک کند.

نتیجه‌گیری: انتخاب شلنگ مناسب برای استحکام بهینه بتن.

انتخاب اندازه مناسب شیلنگ ویبراتور بتن عامل کلیدی در دستیابی به تحکیم موثر بتن است. خواص مخلوط بتن (اسلامپ، اندازه سنگدانه)، ابعاد قالب، تراکم میلگرد و دسترسی به محل بتن‌ریزی از جمله عوامل اصلی هستند که باید در هنگام انتخاب اندازه شلنگ در نظر گرفته شوند. استفاده از شلنگ با اندازه نامناسب می‌تواند منجر به پیامدهای منفی از جمله تحکیم ناکافی، آسیب به قالب و جداشدگی بتن شود. با در نظر گرفتن دقیق الزامات خاص پروژه و رعایت دستورالعمل‌های ارائه شده (و احتمالاً توصیه‌های سازنده)، می‌توان اندازه شلنگ ویبراتور بتن بهینه را برای اطمینان از ساخت سازه‌های بتنی قوی، بادوام و با کیفیت بالا انتخاب کرد.
