ویبراتور دریلی

ویبراتور دریلی بتن، با قابلیت 4 هزار دور در دقیقه به واسطه شفت انعطاف پذیر این ویبراتور، به لرزش 12000 هزار بار در دقیقه در پوکر تبدیل میشود. از ویژگیهای آن میتوان به موارد زیر اشاره کرد:

  • عملکرد قابل اطمینان
  • وزن کم
  • کارآیی مکانیکی بسیار خوب
  • کارکرد ساده

ویبراتور دریلی با نامهای ویبره دریلی یا ویبراتور دستی در بازار ایران شناخته میشود. این ابزار یکی از پرکاربردترین و ارزانترین ابزارها جهت عملیات ویبره زنی بتن است. ویبراتور دریلی بتن با فرکانس 4 هزار دور در دقیقه ، به واسطه شفت انعطاف پذیر، ارتعاش را به 12000 هزار بار در دقیقه در پوکر تبدیل میکند.

این ویبراتورها سبک است و دارای قابلیت حمل آسان بوده و برای بسیاری از پروژه های بتن ریزی قابل استفاده میباشد. ویبراتورهای سری ZPN35 با طولهای 1 الی 2 متر و با قطر پوکر 25mm, 35mm / 28mm, 32mm, 38mm, 45mm ارائه میشوند. از ویژگیهای آن میتوان به موارد زیر اشاره کرد:

  • عملکرد ثابت
  • وزن کم
  • کارآیی مکانیکی بسیار خوب
  • کارکرد ساده

بازرگانی لرزان صنعت تامین کننده انواع ویبراتور برقی بتن در سایزها و برندهای مختلف میباشد. لطفا برای اطلاعات کامل و مشاوره رایگان با کارشناسان ما تماس حاصل کنید.

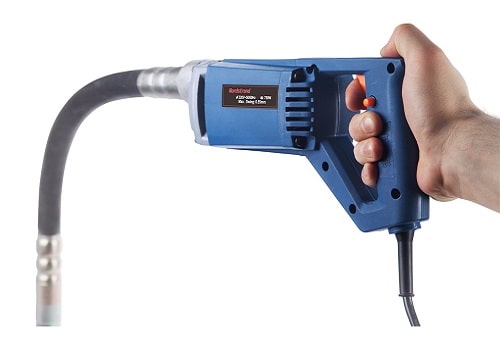

ویبراتور دریلی

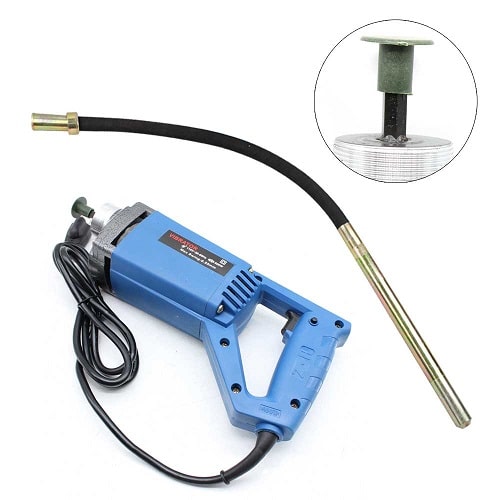

ویبراتور دریلی برقی



مدلمشخصات فنیسایز پوکرفرکانس ویبراتوردامنه نوسان ویبراتور (mm)ابعاد شفت انعطاف پذیرقطر
ZPN35-1220V, 50/60hz, 1100W, 11000rpm28mm220HZ0/410mm30mmx1m~2m
32mm240HZ0/510mm30mmx1m~2m
38mm250HZ0/610mm30mmx1m~2m
45mm260HZ0/710mm30mmx1m~2m

مزایای ویبراتور دریلی بتن

استفاده از ویبراتور دریلی بتن مزایای متعددی دارد که میتوان به موارد زیر اشاره کرد:

  •  عدم نیاز به سوخت بنزینی یا دیزلی
  • عدم نیاز به تعویض روغن موتور
  • عدم وجود موتور جاگیر و نیاز به استقرار آن
  • وزن سبک و جابجایی بسیار آسان
  • استفاده از برق تکفاز

نکاتی درباره کار با ویبره دریلی

ویبراتور دریلی برای ویبره کردن بتن نرم (خیس) و برای پروژه های کوچک و متوسط طراحی و ساخته شده است. به طور ویژه از این ماشین میتوان برای ویبره زدن بخشهای با وسعت کمتر مانند سقف و ستونها استفاده میشود. دلیل آن نیز ساده است: وزن بسیار کم و قابلیت حمل و مانور بالا. طول شیلنگ ویبره های دریلی میتواند 2 متر یا 3 متر باشد. همچنین بدنه آنها میتواند از جنس فلز و یا پلاستیک سخت ساخته شود.

در هنگام انتخاب سایز شلنگ ویبره برای این ویبراتور دریلی برقی، باید به سایز آن توجه کافی داشته باشید. بهترین اندازه شیلنگ با قطر 1.5 میباشد. دلیل آن نیز این است که سایز 2 اینچی شلنگ میتواند فشار زیادی به موتور وارد کند و طول عمر مفید آن را میکاهد. از طرف دیگر انتخاب سایز 1 اینچی برای شیلنگ ویبراتور باعث خواهد شد کیفیت ویبره زنی کاهش پیدا کند.

ویبره دریلی بتن

نکاتی درباره کار کردن با ویبره دریلی بتن

مزایای ویبراتور دریلی :

به دلیل کم حجم بودن و سبک بودن ویبراتور دریلی بتن استقبال بسیار خوبی از آنها شده است. مشکلاتی از قبیل نیاز به بنزین و روغن  و یا یافت محل مناسب جهت قرار دادن موتور وجود ندارد. تنها چیزی که نیاز است یک منبع برق تک فاز است.

به دلیل وزن مناسب، در هنگام کار با ویبراتور دریلی برقی کاربر بسیار دیرتر خسته میشود. جابجایی و حمل آن نیز بسیار آسان و ساده میباشد. استفاده از ویبره دریلی دستی به علت حمل راحت و وزن سبک آن می تواند به افزایش کیفیت بتن، علی الخصوص بتن سقف که اکثرا بعد از ریختن متراکم نمیشود،کمک قابل توجهی نماید.

در هنگام خرید این ابزار توجه داشته باشید که قدرت موتور حداقل 1200 باشد. دلیل آن این است که اگر موتور به اندازه کافی قوی نباشد عملیات ویبره بتن به صورت استاندارد و مناسب انجام نخواهد شد. موتور ویبره ضعیف توان قابلیت ایجاد ارتعاش کافی برای شیلنگ را به اندازه کافی نخواهد داشت.

مزایای ویبراتور دریلی

مزیای ویبراتور دریلی

ساختار ویبراتور دریلی بتن

برخی از ویبراتور های بتن با عنوان Portable  یا قابل حمل شناخته میشوند. منظور این است که قابلیت جابجایی آنها در هنگام کار بسیار بالا است. در چنین حالتی مولد انرژی، که قاعدتاً یک الکتروموتور با حجم کم است، همراه با شیلنگ به راحتی توسط کاربر قابل جابجا کردن خواهد بود.

 ویبراتور دریلی یکی از محبوبترین نوع ویبراتورهای پرتابل محسوب میشود. این دستگاه بسیار شبیه به ابزار دریل معمولی است و الکتروموتور های AC و DC بسته به نوع طراحی در آن مورد استفاده قرار می ‌گیرند. اما اگر هدف رسیدن به یک نوع کاملاً پرتابل از این ابزار باشد، مدل های DC نمونه ‌های کامل تری خواهند بود. چرا که می ‌توان آنها را با بهره گیری از باتری های قابل شارژ طراحی کرد و در این حالت دیگر نیازی به کابل برق نخواهد بود.

ویبره دریلی را نمیتوان جزو مدلهای پرقدرت ویبراتور بتن در نظر گرفت. نوع برند یا کشور و شرکت سازنده آن هم تغییری در این موضوع ایجاد نمیکند. موتورهای AC و یا DC در این ابزار فاقد موتور های حجیم و قدرتمند هستند. تمام توانی را که موتور ویبره دریلی می ‌تواند تولید کنند، مقداری بیشتر از یک دریل معمولی خواهد بود. به همین دلیل اصولا نمی ‌توان شیلنگ های طولانی و خیلی قطور را در ویبراتورهای دریلی به کار گرفت. قطر شیلنگ در این ابزار 1.5 اینچ است و طول شیلنگ را می‌ توان در اندازه های متفاوت اما کوچک، مانند 1، 1.5، 2 و 2.5 متری استفاده کرد.

البته موارد استثنایی هم در طراحی ویبراتور دریلی نیز وجود دارد که می تواند طول های شلنگ بیش از ۳ متر را نیز پاسخگو باشد. در چنین مواردی الکتروموتور پرقدرت تری در دستگاه استفاده میشود؛ اما از سمت دیگر این افزایش قدرت همراه با زیاد شدن وزن ویبراتور دریلی خواهد بود. این موضوع باعث ایجاد تاثیر منفی در حمل و نقل آن و خستگی زودتر اپراتور در هنگام کار خواخد شد.

با تمام توضیحات بالا ویبره دریلی بتن با وجود قدرت کمتر و طول شیلنگ های کوتاه‌تر، همچنان از محبوب ترین و پرفروش ترین انواع ویبراتور بتن می باشد. وزن کم که در قابلیت پرتابل بودن مزیت بسیار بزرگی برای این تجهیز محسوب میشود.

همچنین ابعاد کوچک و قابلیت جابجایی بالا، کارکرد عالی در فضاهای محدود ساختمانی، میتواند دسترسی به فضاهای محدود و غیرقابل دسترسی را ممکن سازد. این ویژگی به طور حتم یکی از مهمترین دلایل محبوبیت بالای ویبراتور دریلی محسوب میشود.

قیمت ویبراتور دریلی

قیمت ویبراتور دریلی بتن در مقایسه با ویبراتور های مکانیکی و بادی بسیار مناسب تر میباشد. دلیل اصلی آن نیز سرهم بودن موتور و شیلنگ ویبراتور به صورت یکجا میباشد. در بازار این ابزار ویبره به عنوان ارزانترین نوع ویبراتور بتن شناخته میشود. قیمت ویبره برقی دریلی بستگی به برند سازنده آن، طول شیلنگ و نوسانات قیمت ارز دارد. برای اطلاعات بیشتر و مشاوره رایگان لطفا با کارشناسان لرزان صنعت تماس بگیرید.

نکاتی درباره استفاده از ویبره دریلی

  • از وارد آوردن فشار زیاد یا ضربات غیر عادی به ابزار پرهیز کنید. فقط برای استفاده تعریف شده برای آن استفاده کنید و از بکار بردن آن برای کارهای متفرقه خودداری کنید.
  • مطمئن شوید که کلید اضطراری دستگاه کارکرد درستی دارد. در مواقع غیر عادی استفاده از این مورد بسیار ضروری خواهد بود.
  • برای انجام تعمیرات یا تمیزکاری و سرویس حتما دستگاه را از برق جدا کرده و دکمه خاموش را بزنید.
  • از ویبراتور دریلی به طور متناوب استفاده کنید. این ابزار به طور مستقیم به اعضای مختلف بدن شما بخصوص در دست و گردن میشود. استفاده طولانی مدت ممکن است باعث آسیب جسمانی به اپراتور شود. همچنین استفاده طولانی مدت ممکن است به موتور آن نیز فشار زیاد وارد نماید.
  • برای نگهداری طولانی مدت ابزار را در محلی خشک و دور از رطوبت نگهداری نمایید. برای استفاده مجدد حتما قبل از روشن کردن بخشهای مختلف آن را چک کنید.
  • ویبره دریلی بتن را افرادی که نحوه کارکرد آن را بلد هستند باید استفاده کنند. استفاده افراد نا آشنا ممکن است به دستگاه و کارکرد آن آسیب بزند.
ویبراتور دریلی بتن

ویبراتور دریلی بتن

مراحل کار با ویبراتور دریلی بتن

  • شفت خروجی موتور ویبراتور را به داخل انتهای شیلنگ وارد کنید.
  • از طریق مهره شیلنگ ، آن رو بر روی شفت خروجی موتور ببندید.
    توجه : بستن شیلنگ بر روی ویبراتور دریلی بر روی شفت موتور از طریق یک رزوه چپ گرد انجام میشود. علت این است که جهت چرخش موتور در هنگام ویبره کردن به سمت راست است. خلاف جهت بودن پیچ اتصالی با جهت گردش موتور باعث می شود تا در حین عملیات پیچ اتصال امکان باز شدن نداشته باشد.
  • دکمه روشن/ خاموش بر روی دسته باعث ایجاد حرکت ارتعاشی و ضربه ای شیلنگ میشود. معمولا  لازم است از ویبره دریلی به مدت زمان طولانی استفاده شود. برای همین میتوان از طریق دکمه ای که زیر دکمه روشن/خاموش قرار دارد، دستگاه را روی حالت روشن قفل نمایید.
    نکته: این نکته قابل توجه است که در فاوصل زمانی منظم باید به موتور استراحت دهید. در این حالت استفاده از کلید قفل کن دستگاه توصیه نمی شود. کار کردن طولانی مدت با ویبراتور دریلی و بدون توقف و استراحت دادن به موتور آن، باعث داغ شدن زیاد و خراب شدن موتور آن می گردد.
  • سر شیلنگ ویبره  را بر حسب نوع کاری که انجام می دهید و عمقی که توصیه شده با توجه به کاربرد مد نظر در داخل بتن فرو کنید.
  • هنگامی که کار به اتمام می رسد، دکمه را بر روی حالت خاموش قرار دهید و دوشاخه را حتما از برق خارج کنید.
  • در نهایت شیلنگ را از دستگاه جدا کنید. این کار باعث میشود از پیچ و تاب خوردن شیلنگ جلوگیری شود و در بلند مدت باعث افزایش عمر آن می شود.
ویبره دریلی بتن

ویبره دریلی بتن

نکاتی درباره ویبره کردن بتن

شیلنگ ویبراتور به وسیله نیرویی که از موتورهای بنزینی، دیزلی، برقی تامین می گردد شروع به کار می کند که نیروی حاصل شده به وسیله فنری که در شلنگ تعبیه شده به پوکر انتقال یافته و در نتیجه، پوکر شروع به لرزش می نماید. ویبره دریلی بتن دارای یک طراحی مدرن و کارکرد آسان است. این ابزار دارای یک موتور از جنس آلومینیومی است که علاوه بر دوام بالا، بسیار سبک است. این مورد باعث کاهش خستگی اپراتور خواهد شد. طراحی دقیق موتور و عایق کاری مناسب آن باعث میشود که انواع ملات و ذرات خارجی وارد بدنه موتور نشود.

با استفاده از مخلوط بتن مناسب و کاربر ماهر، استفاده از دستگاه ویبراتور دریلی دستی می تواند کیفیت بتن را بهبود ببخشد. از طرف دیگر در صورت عدم رعایت نکات لازم ممکن است بتن ضعیفی ایجاد شود. در روش دستی که در آن از میله برای ایجاد تراکم در بتن استفاده میشود، تراکم ناکافی سبب ضعف بتن می شود. در مقابل حتی در صورت استفاده از دستگاه‌های ویبره بتن، مانند ویبره دریلی، عدم ویبره کردن همه قسمتها به یک میزان نیز باعث غیر یکنواختی بتن خواهد شد. همچنین گاهی لرزاندن زیاد سبب جدایی دانه ها از ملات می گردد. این مسأله با کاربرد مخلوط نسبتاً سفت و با دانه بندی مناسب قابل پیشگیری است.

برای امتیاز به این پست کلیک کنید
[کل: 15 میانگین: 5]

مشخصات فنی

سایز1.5 اینچ
برندردوکس
کشور سازندهچین
نوع دستگاه و کاربریشیلنگ ویبره دریلی بتن
طول شیلنگ ویبراتوردر انواع 2 و 3 متری
قطر پوکر1.5 اینچ
میزان ولتاژ50 هرتز-220 ولت
میزان جریان5.3 آمپر
میزان نیروی ورودی1200 وات
قدرت موتور4/3 اسب بخار
سایز فنر10 میلیمتر
فرکانس ارتعاش13000 ضربه در دقیقه
وزن دستگاه با موتور5.5 کیلوگرم
برای امتیاز به این پست کلیک کنید
[کل: 15 میانگین: 5]

تعمیر، نگهداری و نکات ایمنی درباره ویبراتور دریلی

مانند هر دستگاه و ابزار مکانیکی و الکتریکی دیگر یک دستگاه ویبراتور دریلی نیز نیاز به سرویس و نگهداری و منظم دارد. این کار باعث خواهد شد طول عمر دستگاه افزایش پیدا کند. در عین حال در زمان کارکرد بهترین کارآیی را خواهد داشت. در ادامه نکاتی در این زمینه ارائه شده است.

  • قبلز از شروع کار با این ابزار و ابزارهای مشابه قبل از شروع کار آن را تست و بررسی کنید. ویبره دریلی باید از لحاظ اتصالات و شل نبودن آن ها، قطعات متحرک، قطعات شکسته یا آسیب دیده، سیم کشی برق و سایر مواردی که ممکن است بر عملکرد ایمنی آن تاثیر داشته باشد بررسی شود.
  • برای دستگاه ویبراتور دریلی یک برنامه مشخص و منظم نگهداری، تعمیر و سرویس تهیه کنید.
  • در صورتی که در هنگام کار لرزش های غیرطبیعی احساس کردید و یا صداهای غیر عادی  شنیدید، دستگاه را فورا خاموش نمایید.
  • اگر در هنگام عملیات ویبره زنی بتن اتفاق غیرعادی رخ داد؛ قبل از ادامه کار باید دستگاه را بازبینی و در صورت نیاز مشکل را رفع کرده و سپس به ادامه کار پرداخت.
  • قبل از هرگونه عملیات تعمیر و سرویس حتما ویبره دریلی را از برق خارج کنید.
  • به صورت منظم پیچ ها و اتصالات روی قاب و پوسته دستگاه را بررسی کنید و مطمئن شوید کاملا محکم هستند. شل بودن پیچ ها میتواند باعث باز شدن پوسته موتور شده و حادثه ایجاد کند.
  • منافذ روی قاب موتور در واقع هواکش های موتور هستند. این منافذ را همواره گرد و خاک و روغن پاک کنید.
  • پس از هربار استفاده، تمام بخشهای ویبراتور برقی دریلی را با پارچه مرطوب تمیز کنید تا بتن پاشیده شده روی دستگاه کاملا پاک شود.
  • برای تمیز کردن دستگاه از یک پارچه مرطوب و مقدار بسیار کمی مواد تمیز کننده استفاده کنید. از مایعات تمیز کنند بسیار جزئی استفاده کنید و مراقب باشید که به موتور نفوذ نکند.
  • دستگاه را هیچگاه در معرض باران و محیط های خیلی مرطوب قرار ندهید. استفاده از ویبره دریلی برقی در مکان هایی با رطوبت خیلی بالا خطر برق گرفتگی را افزایش می دهد.
  • تقریبا پس از هر 100 ساعت کار با دستگاه، سری ویبره ، پوسته آلمینیومی، کابل و شفت شیلنگ نیاز به تمیزکاری، روانکاری و سرویس خواهد داشت. همچنین موتور دستگاه نیاز به تعمیرکاری و سرویس دارد که باید توسط یک متخصص فنی انجام شود.
برای امتیاز به این پست کلیک کنید
[کل: 15 میانگین: 5]

ایرادات و عیب یابی ویبره دریلی

مشکلدلیلراه حل
موتور ویبره دریلی کار می کند اما سر شیلنگ ویبره ارتعاشی نداردبتن در سر شیلنگ خشک گردیده و مانع ضربه زدن شیلنگ ویبره دریلی می گرددبه سر شیلنگ ویبره چندین ضربه آرام بزنید تا شروع به ارتعاش نماید.
پیچ خوردگی در قسمت انعطاف پذیر شیلنگشیلنگ را به طور کامل پهن و صاف نمایید تا پیچ خوردگی از بین رود
پیچ اتصال شیلنگ ویبره به موتور به خوب محکم نگردیده استپیچ شیلنگ را به طور کامل محکم نمایید.
چکه کردن روغن از سر ویبراتورسر ویبراتور بیش از حد روغنکاری شده استبه اندازه روغن داخل ویبراتور بریزید
یاتاقان سر شیلنگ از بین رفته استسر شیلنگ ویبراتور دریلی را عوض کنید
جمع شدن بدنه شیلنگبدنه تاب برداشته استبدنه را صاف نمایید و پیچ خوردگی آن را بگیرید
بدنه خراب شده استبدنه را تعویض نمایید.
برای امتیاز به این پست کلیک کنید
[کل: 15 میانگین: 5]
