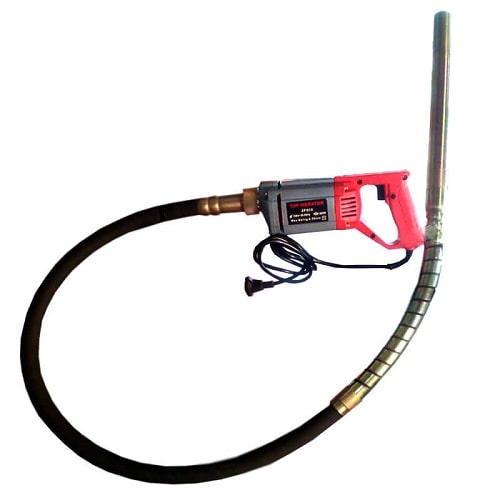

شیلنگ ویبره دریلی

شیلنگ ویبراتور دریلی نیز مانند دیگر مدلهای این ابزار جهت ایجاد لرزش در بتن جهت هواگیری محل بتن ریزی شده به کار میرود. شیلنگ ویبره دریلی قابل حمل و سبک بوده و در بین همه مدلهای دیگر دارای سهولت بیشتری برای کار کردن میباشند. به دلیل قابلیت حمل بالا ، به این مدل شیلنگ ویبراتور دستی یا تفنگی نیز گفته میشود.

این دستگاه دارای یک طراحی مدرن و کارکرد آسان است. این ابزار دارای یک موتور از جنس آلومینیومی است که علاوه بر دوام بالا بسیار سبک است. این مورد باعث کاهش خستگی اپراتور خواهد شد. طراحی دقیق موتور و عایق کاری مناسب آن باعث میشود که انواع ملات و ذرات خارجی وارد بدنه موتور نشود. شیلنگ ویبره دریلی برای ویبره کردن بتن نرم (خیس) و برای پروژه های کوچک و متوسط طراحی و ساخته شده است.

مزایای شیلنگ ویبره دریلی

به دلیل کم حجم بودن و سبک بودن این مدل ویبراتور ها استقبال بسیار خوبی از آنها شده است. مشکلاتی از قبیل نیاز به بنزین و روغن و یا یافت محل مناسب جهت قرار دادن موتور وجود ندارد. تنها چیزی که نیاز است یک منبع برق تک فاز است. به دلیل وزن مناسب، در هنگام کار با شیلنگ ویبره دریلی کاربر بسیار دیرتر خسته میشود. جابجایی و حمل آن نیز بسیار آسان و ساده میباشد.

در این مدل ویبره بتن، شیلنگ با یک سری با قابلیت ارتعاشی از جنس فولاد به انتهای بدنه متصل است. ارتعاش این سر باعث از بین رفتن حباب های داخل بتن خیس میشود و آن را یکدست میکند. طراحی مناسب آن ایجاد لرزش در تمام جهات را امکان پذیر می کند.

در هنگام خرید این ابزار توجه داشته باشید که قدرت موتور حداقل 1200 باشد. دلیل آن این است که اگر موتور به اندازه کافی قوی نباشد عملیات ویبره بتن به صورت استاندارد و مناسب انجام نخواهد شد. موتور ویبره ضعیف توان قابلیت ایجاد ارتعاش کافی برای شیلنگ را به اندازه کافی نخواهد داشت.

بازرگانی لرزان صنعت ارائه دهنده انواع شیلنگ ویبره در ابعاد متنوع و از برندهای مختلف میباشد.

قیمت شیلنگ ویبراتور دریلی

قیمت شیلنگ ویبره دریلی در مقایسه با ویبراتور های مکانیکی و بادی بسیار مناسب تر میباشد. دلیل اصلی آن نیز سرهم بودن موتور و شیلنگ به صورت یکجا میباشد. در بازار این ابزار ویبره به عنوان ارزانترین نوع این ابزار شناخته میشود.

نکته قابل توجه درباره قیمت این ابزار است که قیمت آن تقریبا یک چهارم انواع شیلنگ های بنزینی و بادی است. یعنی خریدار میتواند دو و یا حتی سه عدد شیلنگ ویبراتور دریلی خریداری کند و همچنان هزینه ی کمتری نسبت به انواع دیگر بپردازد. هر چند که ویبره بتن دریلی قدرت و توان کمتری در مقایسه با مدلهای دیگر دارد. اما همچنان در بسیاری از پروژه‌های ساختمانی، بخصوص آنهایی فضای آنها بسته است بسیار کاربردی میباشد.

قیمت شیلنگ ویبراتور دریلی با تمام تجهیزات آن شامل موتور ، شیلنگ و بست‌ها کمی بیشتر از یک میلیون تومان است. در عین حال قیمت آن براساس کشور سازنده، طول شلنگ و قطر پوکر و … متغیر خواهد بود.

قطر پوکر انواع شلنگ های دریلی 1.5 اینچ است و طول آنها نیز 1 متر، 2 متر، 2.5 متر و 3 متر است. با این حال شیلنگهای 2 متری و 3 متری خریداران بیشتری دارند. برای آگاهی از قیمت این ابزار پر مصرف میتوانید با دفتر فروش بازرگانی لرزان صنعت تماس حاصل نمایید.

استفاده از این ویبراتور های دستی مزایای متعددی دارد که میتوان به موارد زیر اشاره کرد:

• عدم نیاز به سوخت بنزینی یا دیزلی
• عدم نیاز به تعویض روغن موتور
• عدم وجود موتور جاگیر و نیاز به استقرار آن
• وزن سبک و جابجایی بسیار آسان
• استفاده از برق تکفاز

لزوم ویبره کردن بتن

برای اینکه کاملا بتوانید از مقاومت نهایی مناسب بتن اطمینان حاصل کنید حتما نیاز به ویبره کردن آن خواهید داشت. ایجاد لرزش و از بین بردن هوای باقی مانده حاصل از بتن ریزی برای ایجاد یکپارچگی و استحکام بتن بسیار ضروری است.

ابزاری مانند شیلنگ ویبراتور دریلی، بتن را به خوبی و به صورت عمقی تکان داده و ناهمواری­ های آن را کاملا از بین برده و یکدست می­ کند. مدت زمان مورد نیاز برای ویبره کردن به فرکانس این ابزار بستگی دارد. به صورت کلی هر چه فرکانس بالاتر باشد، زمان کمتری باید آن را انجام دهید.

جنس بدنه در شیلنگ ویبراتورهای دریلی

شلنگ ویبره های دریلی موجود در بازار، از لحاظ جنس بدنه، در دو مدل پلاستیکی و آلومینیومی موجود هستند. هر دو نوع از لحاظ وزن و قابلیت حمل و نقل یکسان هستند و در تامین قدرت فرکانس کم دامنه توانایی کافی را دارند.

شلنگ ویبره دریلی با بدنه پلاستیکی

از آنجایی که قابلیت قالب پذیری پلاستیک بسیار بالا است، برای تولید بسیاری از ابزارها از بدنه ی پلاستیکی استفاده میشود. استفاده از پلاستیک در ساخت بدنه باعث کاهش قیمت ابزار خواهد شد. همچنین از لحاظ وزن نیز محصول نهایی سبکتر خواهد بود.
به دلایل ذکر شده شیلنگ ویبراتور دریلی پلاستیکی وزن سبک تری نسبت به نوع آلومینیومی خواهد داشت. عایق بودن پلاستیک در برابر جریان برق نیز یکی از مزایای این مدل محسوب میشود.

از معایب بدنه ی پلاستیکی در ابزارهای صنعتی ضعیف بودن بدنه آنها در مقابل انواع فشارها و یا حوادث در حین کار می ‌باشد. ابزارهای با کاربرد صنعتی عموماً در فضاهای بسیار سخت و سنگین کارگاهی مورد استفاده قرار می گیرند. در نتیجه ضربه و فشار ناشی از عوامل محیطی به ابزارها امری طبیعی است. البته جنس، مقاومت و ضخامت پلاستیک بکار رفته در ساخت این ابزار به اندازه ای هست که به راحتی در مقابل ضربات و فشارها آسیب پذیر نباشد.

شیلنگ ویبراتور دریلی با بدنه آلومینیومی

ابزارهای قدرتمند صنعتی که قرار است در سطح عملیات های پرفشار و سنگین کارگاهی استفاده شوند اغلب با بدنه ای فلزی ساخته میشوند.

بدنه های فلزی وزن بیشتری نسبت به پلاستیک دارند. قالب بندی آنها دشوارتر است و همچنین رسانای جریان برق هستند. با این وجود شیلنگ ویبره دریلی بدنه آلومینیومی از مدل پلاستیکی قیمت بالاتری دارد.

قالب ها و بدنه های فلزی استحکام بالاتری به نسبت از مدل های پلاستیکی دارند. در این بین استفاده از آلومینیوم باعث هرچه سبک شدن پوسته های فلزی میشود. بدنه آلومینیومی ساخته شده برای این ابزار سبک، مقاوم، ضد زنگ و کاملا مستحکم می باشد.
اگر چه قیمت شلنگ ویبراتور دریلی آلومینیومی از مدل ‌های پلاستیکی بالاتر است؛ اما استحکام و ماندگاری بالاتری را نیز تضمین میکند.

مشخصات شیلنگ ویبراتور دریلی استاندارد

شیلنگ ویبراتور دریلی مناسب و استاندارد باید شامل یک سری ویژگی ها باشد که در زیر به آنها پرداخته ایم.

1. انعطاف پذیری مناسب : برای استفاده از این ابزار شیلنگ آن را در داخل بتن خیس قرار داده و ویبره میکنند. مخلوط بتن نیز بسیار غلیظ و سنگین است. برای این کار به یک تجهیز انعطاف پذیر و در عین حال با مقاومت بالا در مقابل خمش و پیچ خوردن نیاز است. بسیاری از اوقات برای اینکه به بتوان عمل ویبراسیون را در عمق بتن انجام داد. لذا نیاز به شیلنگ هایی با طول زیاد خواهیم بود. بلندتر شدن شلنگ به معنی خمش های بیشتر است که باید دستگاه تحمل آن را داشته باشد.
2. مقاومت در برابر سایش در کنار فشار بالا: یک شیلنگ ویبره مناسب نباید در داخل بتن و در هنگام کار زود دچار سایش و یا پارگی شود. از آنجایی که بتن دارای وزن بسیار بالایی است، بنابراین در عمق آن همراه با فشار بسیار زیادی خواهد بود. شیلنگ ویبراتور دریلی باید به اندازه ای استحکام داشته باشد که بتواند در عین تحمل این فشار عمل ایجاد ارتعاش کافی را نیز انجام بدهد.
3. وجود تناسب میان دامنه ی ارتعاش و میزان فرکانس: منظور از فرکانس در این محصول، تعداد ضربات متوالی در عمق بتن است. هر ارتعاشی همراه با تعداد ضربات در کنار دامنه ی ضربات خواهد بود. برای داشتن یک بتن خوب میان این دو اصل ارتعاشی یک تناسب تعریف شده وجود دارد. عدم رعایت تناسب در میزان فرکانس و دامنه در استحکام بتن تاثیر منفی خواهد گذاشت. این تناسب در زمان آغاز کار توسط اپراتور مربوطه تنظیم خواهد شد. بنابراین یک دستگاه استاندارد باید بتواند این موارد را تامین کند.
4. تعمیر و نگهداری و روان سازی آسان : این شیلنگ ها در طول کارکرد خود دفعات بی شماری به صورت عمقی به داخل بتن فرو برده میشود. ترکیبات بتن میتواند به مرور زمان باعث خوردگی و از بین رفتن هر ابزاری بشود. بنابراین شیلنگ ویبراتور های دریلی باید به شکل مرتب بازبینی، نظافت و شوند. در نتیجه نوع مناسب این تجهیز را باید بتوان به آسانی نظافت، روغن کاری و تعمیر کرد.

اجزای تشکیل دهنده شیلنگ ویبراتور دریلی

شیلنگ ویبره دریلی از انواع شیلنگ ویبره برقی پرتابل است. هدف از طراحی آنها نیز همین سبک بودن و قابلیت حمل بالای آنها بوده است. الکتروموتور که نیروی محرکه دستگاه را تامین میکند در داخل یه قاب فلزی یا آلومینیومی جاسازی شده است. در حقیقت این ساختار درست مانند دستگاه دریل معمولی و بسیار آشنا است.

با توجه به ابعاد دستگاه و موتور آن نمیتوان قدرت بسیار زیادی را از آن توقع داشت. اما قابلیت مانور بسیار زیاد و حمل بسیار آسان آن محبوبیت آنها را افزایش داده است. شیلنگ های این ابزار در طولهای 1، 2، 2.5 و گاهی اوقات 3 متر تولید و ارائه میشوند.

نکاتی برای استفاده از شیلنگ ویبره دریلی دستی

در اغلب مواقع از شیلنگ ویبراتور دریلی ، که به نام شیلنگ ویبراتور تفنگی نیز در بازار شناخته میشود، برای ویبره زدن بخشهای با وسعت کمتر مانند سقف و ستونها استفاده میشود. دلیل آن نیز بسیار واضح است: وزن بسیار کم و قابلیت حمل و مانور بالا. طول آنها میتواند 2 متر یا 3 متر باشد. همچنین بدنه آنها میتواند از جنس فلز و یا پلاستیک سخت ساخته شود.

• از وارد آوردن فشار زیاد یا ضربات غیر عادی به ابزار پرهیز کنید. فقط برای استفاده تعریف شده برای آن استفاده کنید و از بکار بردن آن برای کارهای متفرقه خودداری کنید.
• در هنگام انتخاب سایز شلنگ برای این ابزار باید به سایز آن توجه کافی داشته باشید. بهترین اندازه شیلنگ با قطر 1.5 میباشد. دلیل آن نیز این است که سایز 2 اینچی شلنگ میتواند فشار زیادی به موتور وارد کند و طول عمر مفید آن را میکاهد. از طرف دیگر انتخاب سایز 1 اینچی برای شیلنگ ویبراتور دستی باعث خواهد شد کیفیت ویبره زنی کاهش پیدا کند.
• مطمئن شوید که کلید اضطراری دستگاه کارکرد درستی دارد. در مواقع غیر عادی استفاده از این مورد بسیار ضروری خواهد بود.
• برای انجام تعمیرات یا تمیزکاری و سرویس حتما دستگاه را از برق جدا کرده و دکمه خاموش را بزنید.
• از دستگاه به طور متناوب استفاده کنید. این ابزار به طور مستقیم به اعضای مختلف بدن شما بخصوص در دست و گردن میشود. استفاده طولانی مدت ممکن است باعث آسیب جسمانی به اپراتور شود. همچنین استفاده طولانی مدت ممکن است به موتور آن نیز فشار زیاد وارد نماید.
• برای نگهداری طولانی مدت ابزار را در محلی خشک و دور از رطوبت نگهداری نمایید. برای استفاده مجدد حتما قبل از روشن کردن بخشهای مختلف آن را چک کنید.
• شیلنگ ویبره دریلی را افرادی که نحوه کارکرد آن را بلد هستند باید استفاده کنند. استفاده افراد نا آشنا ممکن است به دستگاه و کارکرد آن آسیب بزند.

مراحل کار با شیلنگ ویبراتور دریلی بتن

• شفت خروجی موتور ویبراتور را به داخل انتهای شیلنگ ویبراتور وارد کنید.
• از طریق مهره شیلنگ ، آن رو بر روی شفت خروجی موتور ببندید.
  توجه : بستن شیلنگ ویبراتور دریلی بر روی شفت موتور از طریق یک رزوه چپ گرد انجام میشود. علت این است که جهت چرخش موتور در هنگام ویبره کردن به سمت راست است. خلاف جهت بودن پیچ اتصالی با جهت گردش موتور باعث می شود تا در حین عملیات پیچ اتصال امکان باز شدن نداشته باشد.
• دکمه روشن/ خاموش بر روی دسته باعث ایجاد حرکت ارتعاشی و ضربه ای شیلنگ میشود. معمولا لازم است از ویبراتور دریلی به مدت زمان طولانی استفاده شود. برای همین میتوان از طریق دکمه ای که زیر دکمه روشن/خاموش قرار دارد، دستگاه را روی حالت روشن قفل نمایید.نکته: این نکته قابل توجه است که در فواصل زمانی منظم باید به موتور استراحت دهید. در این حالت استفاده از کلید قفل کن دستگاه توصیه نمی شود. کار کردن طولانی مدت با این ابزار بدون توقف و استراحت دادن به موتور آن، باعث داغ شدن زیاد و خراب شدن موتور آن می گردد.
• سر شیلنگ را بر حسب نوع کاری که انجام می دهید و عمقی که توصیه شده با توجه به کاربرد مد نظر در داخل بتن فرو کنید.
• هنگامی که کار به اتمام می رسد، دکمه را بر روی حالت خاموش قرار دهید و دوشاخه را حتما از برق خارج کنید.
• در نهایت شیلنگ از موتور جدا کنید. این کار باعث میشود از پیچ و تاب خوردن شیلنگ جلوگیری شود و در بلند مدت باعث افزایش عمر آن می شود.

نکاتی درباره ویبره زدن با شیلنگ ویبره دریلی

شیلنگ ویبراتور دریلی به وسیله نیرویی که از موتور برقی تامین می گردد شروع به کار می کند. نیروی حاصل شده به وسیله فنری که در شلنگ تعبیه شده به پوکر انتقال یافته و در نتیجه، پوکر شروع به لرزش می نماید.

شیلنگ ویبره دریلی بتن دارای یک طراحی مدرن و کارکرد آسان است. این ابزار دارای یک موتور از جنس آلومینیومی است که علاوه بر دوام بالا، بسیار سبک است. این مورد باعث کاهش خستگی اپراتور خواهد شد. طراحی دقیق موتور و عایق کاری مناسب آن باعث میشود که انواع ملات و ذرات خارجی وارد بدنه موتور نشود.

با استفاده از مخلوط بتن مناسب و کاربر ماهر، دو روش متراکم سازی با دست و با دستگاه ویبره می تواند کیفیت بتن را بهبود ببخشد. از طرف دیگر در صورت عدم رعایت نکات لازم در هر دو روش ممکن است بتن ضعیفی ایجاد شود. در روش دستی که در آن از میله برای ایجاد تراکم در بتن استفاده میشود، تراکم ناکافی سبب ضعف بتن می شود.

در مقابل با استفاده از دستگاههای لرزاننده، عدم ویبره کردن همه قسمتها به یک میزان باعث غیر یکنواختی بتن خواهد شد. همچنین گاهی لرزاندن زیاد سبب جدایی دانه ها از ملات می گردد. این مسأله با کاربرد مخلوط نسبتاً سفت و با دانه بندی مناسب قابل پیشگیری است.

سرویس و نگهداری شیلنگ ویبراتور های دریلی

• قبل از انجام هرگونه عملیات برای سرویس و نگهداری دستگاه حتما آن را از برق جدا کنید.
• اگر در هنگام کار با شیلنگ ویبره دریلی لرزش های غیرطبیعی احساس کردید از استفاده آن تا رفع عیب صرف نظر کنید. همچنین در صورت شنیده شدن صداهای غیرعادی دستگاه را خاموش کنید و برای سرویس یا تعمیر آن اقدام کنید.
• بهتر است طی یک برنامه دوره ای در فواصل مشخص زمانی جهت انجام سرویسها و اقدامات نگهداری اقدام کنید.
• برای نظافت و تمیز کردن این ابزار از تکه ای پارچه مرطوب و مقدار بسیار کمی مواد تمیز کننده استفاده کنید. دلیل آن این است که اغلب تمیز کننده های شیمیایی ممکن است در بلند مدت به پوسته پلاستیکی شیلنگ آسیب بزنند.
• از ورود هر گونه مایعات، بخصوص مایعات حاوی مواد شیمیایی به داخل دستگاه یا پوسته شیلنگ جلوگیری کنید.

• سوراخهایی که روی بدنه ویبراتور دریلی وجود دارد در واقع هواکش های موتور می باشند. در هنگام نظافت این بخش را نیز بخوبی از هرگونه گرد و خاک و روغن تمیز نمایید.
• هر از گاهی پیچ های روی قاب و پوسته ابزار را بررسی کنید. مطمئن شوید پیچها به اندازه کافی محکم و سفت هستند. در صورت شل بودن آن ها احتمال باز شدن قاب موتور در هنگام کار و بروز حادثه افزایش میابد.
• در هنگام بارش باران از شیلنگ ویبراتورهای دریلی استفاده نکنید. همچنین آنها را در مکانهای مرطوب و خیس نگهداری نکنید.

نکات ایمنی هنگام کار با شیلنگ ویبره دریلی

• اگر احساس خستگی زیاد میکنید حتما کمی استراحت کنید. همچنین اگر از مواد مخدر، الکل یا داروهای مسکن و خواب آور استفاده کرده اید، از شیلنگ ویبراتور دریلی استفاده نکنید. استفاده از این گونه ابزار ها در هنگام عدم هوشیاری ممکن است باعث حوادث ناگواری شود.
• وقتی که با این ابزار کار میکنید از پوشیدن لباس مناسب غفلت نکنید. سعی کنید از لباس های بلند و نیز استفاده از جواهرآلات یا وسایل زینتی که آویزان هستند پرهیز کنید. لباس، دستکش، مو و سایر چیزهایی که ممکن است به دستگاه گیر کنند باید از آن دور بمانند.
• در هنگام کار با این ابزار و شبیه آن حتما از تجهیزات ایمنی استفاده نمایید. استفاده از دستکش ایمنی، چکمه، عینک محافظ و ماسک گرد و غبار همواره در پروژه های عمرانی از الزامات است.
• در هنگام جابجایی دست خود را بر روی دکمه خاموش و روشن دستگاه نگذارید. برخی افراد در هنگام حمل با گرفتن دسته و گذاشتن انگشت خود روی دکمه اصلی در محل پروژه جابجا میشوند. این کار اصلا توصیه نمیشود.
• هنگامی که به شکل ناگهانی قطع میشود، دکمه اصلی دستگاه ویبره را روی حالت خاموش قرار دهید . این کار باعث میشود از استارت ناگهانی آن در هنگام وصل برق جلوگیری شود.
• در صورت بروز هرگونه حالت اضطراری در هنگام کار با شیلنگ ویبره دریلی ، فورا سیم برق را از پریز جدا کنید. این سریعترین راه برای متوقف کردن ویبراتور می باشد.
