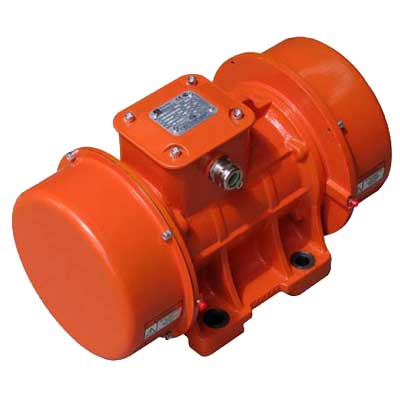

ویبره بدنه | موتور ویبراتور بدنه

کاربرد ویبره بدنه

ویبره بدنه ، موتور ویبراتور قالب اصطلاحاتی هستند که در بازار ماشینهای صنعتی برای موتورهای ارتعاشی که ایجاد لرزش میکنند به کار میرود. موتور ویبره صنعتی به طور کلی در دو نوع الکتریکی و بادی (پنوماتیک) تولید میشود. این ابزار در انواع صنایع از جمله کارخانه های تولید مواد غذایی، نانوایی، تولید کنندگان دارو، ریخته گری (بتن) و… کاربرد دارد.

به طور کلی در هر بخشی از صنعت که نیاز به یک موتور لرزاننده دارد میتوان از موتور ویبراتور صنعتی استفاده کرد. از جمله کاربری های موتور ویبره بدنه می توان به صنایع سیمان و بتن ، صنایع تولید آرد و سیلوها ، صنایع ساختمانی ، صنایع ریخته گری ، صنایع برق و روشنایی و ذغال سنگ ، صنایع غذایی ، صنایع فولاد ، صنایع بازیافت ، کانوایرها ، سنگ شکن ها ، دهانه قیف ها ، فیدرها ، بونکرها ، سرندها ، ماشین های ساختمانی و شستشو ، میکسرها و … اشاره کرد.

از ویبراتور بدنه نیز برای تولید لرزش برای تراکم مخلوط های بتونی و خاک، حمل و نقل، تخلیه و غربالگری استفاده می شود. همچنین در میزهای ارتعاشی، فیدرهای ارتعاشی و واحدهای تولید آجر از آنها بهره گرفته میشود. این لرزش با وزنه هایی در انتهای شفت روتور انجام می پذیرد. این وزنه ها هنگام چرخش با شفت روتور، نیروی لازم جهت ارتعاش را تولید میکنند.

موتور ویبراتور صنعتی به دو دسته بندی کلی تقسیم میشود. ویبره بدنه بادی و ویبره بدنه برقی (الکترو موتور). در ادامه به صورت کامل به شرح این مدل ها پرداخته شده است.

به طور کلی استفاده از مدل های برقی نسبت به نوع بادی آن بسیار بیشتر است. کاربرد این موتور ویبره ها بسیار متنوع است و توانهای مختلف آن ها قدرت کافی برای استفاده در انواع صنایع را فراهم میکند.

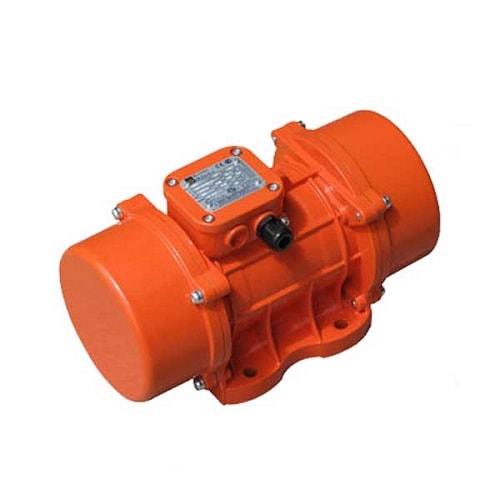

استفاده از موتور ویبراتور بدنه در صنعت

موتورهای ویبراتور صنعتی ساختار پیچیده ای ندارند. این سیستم ساده شامل یک موتور الکتریکی است که وزنه ای که بخشی از محور ۳۶۰ درجه را در بر می گیرد به آن متصل شده است. حرکت موتور در کل دستگاه سبب ایجاد لرزش می شود.

یک ویبره بدنه، مجهز به موتور الکتریکی پرقدرت است که می‌تواند ارتعاش و لرزش را تولید کند. ارتعاش و لرزش ایجاد شده از طریق یک حرکت یکپارچه به قسمت های یک دستگاه صنعتی منتقل می شود.

برای مثال، سیستم های تخلیه صنعتی که شامل مواد مرطوب یا چسبناک هستند در بسیاری از صنایع وجود دارند. تجهیزات مواد غذایی و صنایع پالایشگاهی دو نمونه از این موارد هستند.

برای تخلیه کامل مواد داخل دستگاه های صنعتی، یک ویبراتور بدنه به روی آن متصل می شود. لرزش هایی که ویبراتور های الکتریکی ایجاد می‌کنند، به ذرات و مواد داخل دستگاه صنعتی منتقل شده و آنها را حرکت داده و از بدنه دستگاه جدا میکند.

مزیت استفاده از موتور ویبره صنعتی با توجه به طرز کار آنها و مثال های بالا کاملا مشخص میشود. در حقیقت این ویبراتورها موجب هدایت مواد از داخل دستگاه های صنعتی به مسیرهای خروجی می شود. در نتیجه از رسوب گرفتگی یا تجمع مواد زائد در دستگاه ها جلوگیری خواهد شد. هزینه های مصرف برق برای موتورهای الکتریکی بسیار پایین است و خرید آنها از هر جهت مقرون به صرفه می باشد.

موتور ویبره صنعتی یکی از انواع ویبراتورهای خارجی محسوب میشود. ویبراتور خارجی همان‌طور که از نامش مشخص است دستگاهی است که به منظور ایجاد ارتعاش بر روی سطوح خارجی یا بدنه دستگاه ها استفاده می‌شود. در مقابل که یک ویبراتور داخلی مستقیما به داخل ماده مانند بتن یا حفره‌ها وارد می‌شود.

موارد متعددی وجود دارد که در آن بکارگیری ویبراتور خارجی نسبت به ویبراتور داخلی ترجیح داده میشود. مثلاً فشرده سازی لایه‌های بسیار ضخیم و نازک از بتن تازه ریخته شده بخصوص آن‌هایی که برای پروفیل‌ها و فرم‌های خاص استفاده می‌شوند.

سیستم هایی که از تکنیک لرزاندن و مرتعش سازی استفاده می کنند و استفاده از موتور ویبره در آن ها الزامی است به دسته های زیر تقسیم بندی میشوند:

1- سیستم های نوسان آزاد

سیستم های نوسان آزاد را به دو دسته میتوان تقسیم بندی کرد.

• سیستم های چرخشی: نیروی ارتعاشی در این سیستم ها از طریق 360 درجه چرخش به صورت ساعت گرد یا پاد ساعت گرد عمل می کند. در این سیستم ها از یک موتور ویبره بدنه استفاده شده است.


  استفاده از ویبره بدنه در سیستم های نوسان آزاد

• سیستم های یک طرفه: نیروی ارتعاشی در یک جهت به صورت متقابل عمل می کند. در سیستم یک طرفه از دو موتور ویبراتور با مشخصات و قدرت یکسان استفاده شده است که جهت چرخش آن ها عکس یکدیگر است.


  استفاده از ویبراتور بدنه سیستم های نوسان آزاد

2- سیستم های نوسانی که به سیستم تشدید وصل می شوند

این سیستم ها نیازمند تشخیص صحیح و فنی جهت انتخاب ویبراتور بدنه مورد نظر و استفاده از کارشناس متخصص می باشند. در شکل زیر محل کاربرد هر کدام از سیستم های چرخشی و یک طرفه را مشاهده می کنید.

انواع موتور ویبره بدنه از لحاظ نوع تامین انرژی

ویبراتورهای بدنه قالب را میتوان از لحاظ نوع تامین انرژی آنها به دو دسته بادی و الکتریکی تقسیم بندی کرد.

ویبره بدنه بادی

این مدل برای نصب روی قالب های بتن استفاده می گردد و با اتصال باد به آن، قالب را ویبره می کند. موتور ویبره بادی در توان های مختلف تولید میشود و کاربرد دارد. در مکان هایی که خطر انفجار وجود دارد از مدل بادی استفاده می شود و اگر خطری نباشد استفاده از مدلهای برقی به دلیل هزینه ی کمتر استفاده میشود.

ویبراتور بدنه برقی

ویبره بدنه برقی دارای یک موتور الکتریکی و روتور می باشد که وزنه ای به روتور متصل شده است. با حرکت چرخشی روتور لرزش ایجاد میشود و این لرزش به بدنه قالب بتن انتقال پیدا میکند. این کار موجب تخلیه هوای بتن می شود. به دلیل استفاده از الکتریسیته در این موتورها به آنها الکترو ویبره میگویند.

استفاده از مدلهای برقی رواج بیشتری دارد و در انواع تک فاز و سه فاز در بازار موجود میباشد. برای اطلاع از مدل های متنوع الکترو ویبره ها باید به کاتالوگ های منتشر شده از سوی شرکت ‌های سازنده مراجعه کنید.

موتور ویبره بدنه بتن در دورهای بالا ضربات ریز و ممتد می زند و بیشتر مخصوص قالب هایی است که نیاز به ضربه ریز و پیوسته دارند. موتورهای دارای دورهای پایین ضربات بزرگتر و گسسته ایجاد میکنند. این ابزار بیشتر در بدنه هایی استفاده میشود که مواد به دیواره داخلی چسبیده و بایستی توسط ضربات درشت جدا شود.

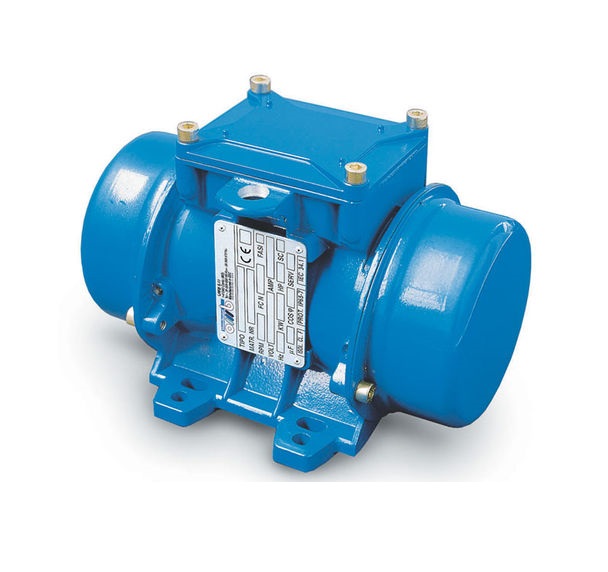

ساختار موتور ویبره صنعتی

موتور ویبره صنعتی از یک الکتروموتور تشکیل شده کـه دو سر شافت است. بـر روی هـر سمت شافت وزنه هـایی نصـب شده تـا محور بالانس نباشد. بدین ترتیب بـا چرخش شافت و جابجایی سریع نقطه ثقل ، لرزش در دستگاه ایجاد می شود.

وزنه های روی شافت در برخی از ویبراتور ها قابل تنظیم است که هر چه وزنه ها به سمت بالانس بودن پیش بروند ، لرزش های دستگاه نیز کاهش پیدا میکند.

هر چقدر دور موتور ویبره کمتر باشد ، ویبراتور ضربه های سنگین تری را ایجاد میکند. بالعکس هر چه دور افزایش پیدا کند ضربات ریز تر و تعداد آن بیشتر خواهد شد.

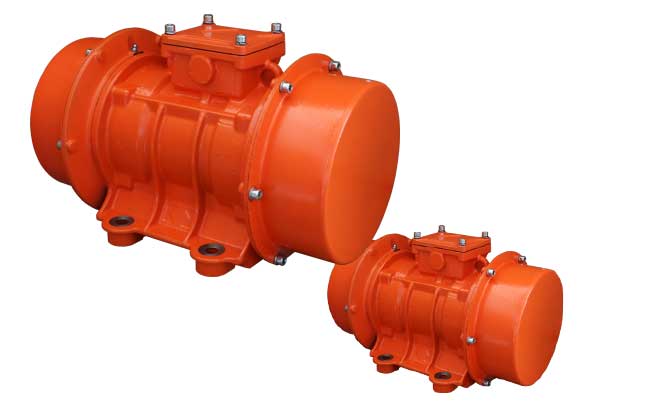

اساس عملکرد این ویبره ها در تمام مدل های آن مشابه است، اما از نظر شکل ظاهری ممکن است تفوتهایی با یکدیگر داشته باشند. برای مثال برخی از مدل های ویبراتور الکتریکی مجهز به پایه می باشد. این موتور ها بر روی یک پایه قرار می گیرند و در محل مورد نظر به صورت ثابت نصب می شوند.

بعضی از مدل های موتور ویبراتور بدنه دارای فلنج هستند . این دستگاه ها در یک قسمت متصل به یک فلنج هستند که ارتعاش به صورت دایره ای شکل را به محل مورد نظر ارسال می کنند.

خرید موتور ویبراتور بدنه صنعتی

قبل از اقدام به خرید انواع ویبره بدنه قالب برای صنایع باید چند نکته را مد نظر قرار دهید. این موارد برای انتخاب صحیح جهت پاسخگویی به نیاز شما ضروری خواهد بود.

سرعت یا دور موتور ویبره بدنه

یکی از نکات مهم در انتخاب ، محاسبه و انتخاب ویبراتور صنعتی مناسب ، تعیین سرعت موتور یا تعداد دوری که موتور در یک دقیقه می زند می باشد. دورهای موتورهای موجود در بازار که بیشتر مورد استفاده و خرید قرار میگیرند دورهای ۱۰۰۰ و ۱۵۰۰ و ۳۰۰۰ دور بر دقیقه ، می باشند.

تفاوت این موتور ها در دامنه حرکتی که می توانند ایجاد کنند می باشد. به این صورت که هر چه دور موتور بالاتر باشد ضربه ها ریزتر وارد شده در نتیجه حرکت قطعه مورد ارتعاش و دامنه حرکتی آن کمتر خواهد بود.

تفاوت دیگر آنها در کارکرد و عمر مفید آنها می باشد. هر چه دور موتور پایین تر باشد تعداد ساعت های کاری و عمر آن میتواند بیشتر باشد. ویبره های صنعتی با دور پایین می توانند حتی ۲۴ ساعته نیز در حال کار باشند.

ضربه یا نیروی گریز از مرکز

از موارد مهم دیگر در هنگام خرید ویبره بدنه صنعتی ضربه تولید شده توسط موتور می باشد. این ضربه که بصورت علمی نیروی گریز از مرکز خوانده می شوند توسط لنگ های دو سر ویبراتور ایجاد می شوند.

نیروی گریز از مرکز با واحد کیلو نیوتن (kN) اندازه گیری و مشخص می شود. اما در صنعت معمولا این واحد کیلوگرم (Kg) می باشد. هر یک کیلو نیوتن حدودا معادل صد و دو کیلوگرم می باشد.

چه تعداد ویبره بدنه نیاز دارید؟

برای اینکه بدانید چه تعداد موتور ویبره برای یک سیستم یا دستگاه صنعتی نیاز دارید باید فاکتورهای مختلفی را در نظر بگیرید. در ادامه سعی شده است به مهمترین این عوامل اشاره شود.

1. نوع حرکت مورد نیاز:
   برای حرکت رفت و برگشتی از دو ویبراتور استفاده می شود و برای حرکت ۳۶۰ درجه از یک موتور ویبره استفاده می گردد.
   در زمانی که دو موتور ویبره بدنه با مشخصات فنی کاملا یکسان در کنار هم نصب می شوند، نیروهایی که در راستای افق وارد می شوند توسط دستگاه مجاور خنثی و فقط نیروهای هم جهت باقی می مانند. این مورد باعث ایجاد ضربه های رفت و برگشتی می شود.
   نکته ای که باید به آن توجه کرد این است این موتورها باید مشخصات فنی یکسانی داشته باشند و جهت دورهای آنها یکی ساعتگرد و دیگری پادساعتگرد باشد.
2. نوع دستگاه:
   معمولا برای سرندها و یا هاپرهای سنگین از ۲ موتور ویبره و برای میزهای ویبره از ۱ موتور ویبراتور بدنه استفاده میشود. برای نصب مستقیم روی قالب بتن بیشتر از چند ویبره قالب بتن استفاده می شود.

موارد ذکر شده در بالا به صورت ثابت نیستند و همواره ممکن است تحت شرایط و نیازهای مختلف تعداد موتورهای ویبره تغییر کند.

قیمت موتور ویبره صنعتی | قیمت ویبراتور بدنه

موتور ویبره صنعتی در دورهای متفاوت شامل 750، 1000، 1500 و 3000 دور موجود میباشد. همچنین قدرت ضربه زنی آنها از 10 تا 10.000 کیلوگرم میتواند تغییر کند. همچنین به توجه به نوع و اندازه این ابزار میتوانند تک فاز یا سه فاز باشند. برای اطلاع از قیمت ویبره بدنه و جزئیات بیشتر میتوانید با کارشناسان ما تماس حاصل کنید.

برای انتخاب و معین کردن نوع ویبره بدنه قالب باید فاکتورهایی را مد نظر قرار داد. سرعت موتور، یعنی تعداد دوری که موتور در دقیقه میزند، از موارد بسیار مهم است.

دور موتور ویبراتور ها از 750 دور تا 3000 دور میتواند متغیر باشد. دامنه حرکتی ایجاد شده توسط آنها با همین ویژگی تغییر میکند. هرچه دور موتور بالاتر میرود ضربه هایی که تولید و وارد میشود ریزتر و سریعتر میگردد. در نتیجه حرکت قطعه مورد ارتعاش و دامنه حرکتی آن کمتر خواهد بود .

نکته ی دیگری که باید در ویبره بدنه قالب باید مد نظر قرار بگیرد عمر مفید و کارکرد استاندارد آنها است. موتورهای با دور موتور کمتر مدت زمان بیشتری میتوانند به صورت مداوم کار کنند.
